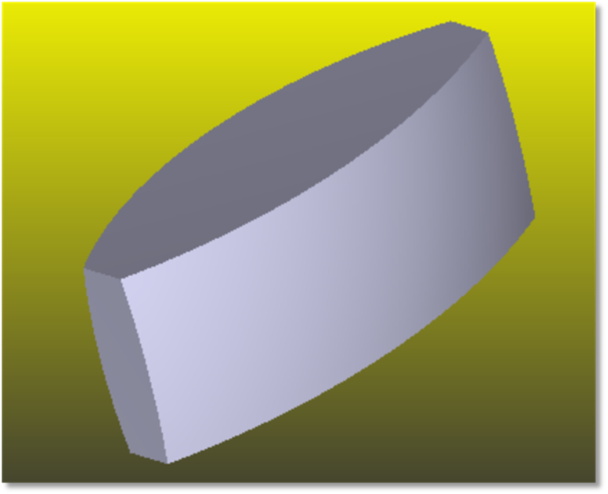

バイコーニック レンズ

バイコーニック レンズはトロイダル レンズと似ていますが、コーニック定数と基円半径が、X 方向と Y 方向で異なる場合があります。バイコーニック レンズでは、前面と後面で個別に Rx、Ry、Kx、Ky を指定できます。バイコーニック面のサグは、以下の式で求められます。

z =     c x x 2 + c y y 2 1 +   1 - 1 + k x c x 2 x 2 - 1 + k y c y 2 y 2

ここで、次の式が成立します。

c x = 1 R x

および

c y = 1 R y

バイコーニック レンズは、次のパラメータで定義されます。

パラメータ番号	説明	フェイス名	フェイス番号
1	レンズ ユニットでのレンズ オブジェクトの半径。この値は、レンズが矩形の場合に、y 方向の半高に使用されます。	該当なし	該当なし
2	レンズ ユニットでのレンズ オブジェクトの x 半幅。ゼロの場合、レンズは円形です。そうでない場合、レンズは矩形です。	該当なし	該当なし
3	レンズ ユニットでのレンズの中央厚み。	サイド	0
4 ～ 5	使用されません。	該当なし	該当なし
6	前面に対する XZ 平面での曲率の基円半径。この値がゼロの場合、XZ 曲率はゼロであると想定されます。	前	1
7	前面に対する YZ 平面での曲率の基円半径。この値がゼロの場合、YZ 曲率はゼロであると想定されます。	前	1
8	前面に対する X 方向のコーニック。	前	1
9	前面に対する Y 方向のコーニック。	前	1
10	後面に対する XZ 平面での曲率の基円半径。この値がゼロの場合、XZ 曲率はゼロであると想定されます。	後ろ	2
11	後面に対する YZ 平面での曲率の基円半径。この値がゼロの場合、YZ 曲率はゼロであると想定されます。	後ろ	2
12	後面に対する X 方向のコーニック。	後ろ	2
13	後面に対する Y 方向のコーニック。	後ろ	2

フェイス番号 : 前のフェイスはフェイス 1、後ろのフェイスはフェイス 2、それ以外のフェイスはフェイス 0 になります。
