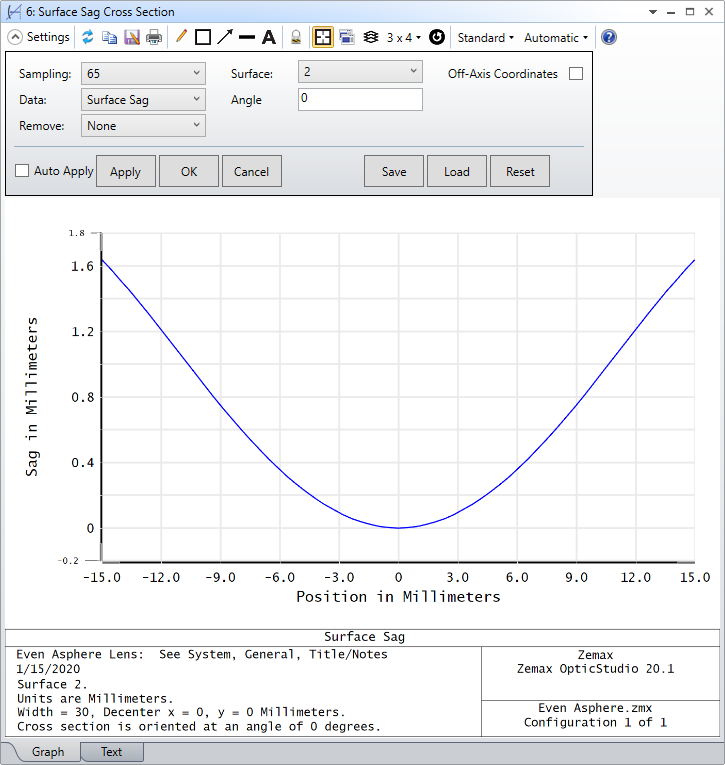

表面矢高截面图(Surface Sag Cross Section)

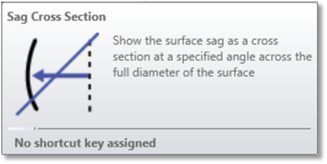

将表面矢高显示为截面图。
采样(Sampling) 采样可以是33、65等。
表面(Surface) 计算并显示矢高的表面编号。
数据(Data) 选择表面矢高。
角度(Angle) 选择相对于截面图局部x轴的方向角（以度为单位）。
轴外坐标(Off-Axis Coordinates) 当勾选此选项后，绘图将考虑表面的"表面属性(Surface Properties)"中定义的任何孔径。用于矢高计算的坐标系将以离轴零件的顶点为原点。
该选项的有效孔径为：圆形孔径、矩形孔径、椭圆形孔径、用户孔径和浮动孔径。
移除(Remove) "移除"选项包含以下移除选项："无(None)"、"基本半径(Base Radius)"、"最佳拟合球面(Best Fit Sphere)"、"基本矢高(Base Sag)"或"复合矢高(Composite Sag)"。
如果选中"基本半径"，则将从当前矢高中减去表面的基本曲率半径，并报告差值。
如果选中"最佳拟合球面"，则另一个选项将显示为"标准(Criterion)"。"标准"部分将对移除最佳拟合球面的选项进行说明。
如果选择"基本矢高"，分析显示：
- 如果将STAR数据应用于表面，则将显示应用了STAR效应的表面与原始表面之间的矢高差。这有助于可视化由FEA数据引起的矢高的微小变化。
- 如果表面是复合基面或组件面，则将显示任何复合组件面（包括其上方的表面）的矢高分布之和。这有助于可视化添加到复合基面的复合组件面分布。
如果选择"复合矢高"，则分析将显示所考虑的表面的矢高分布，忽略添加到其上的任何复合组件面。
标准(Criterion) 选中"移除最佳拟合球面"时会出现"标准"选项，并提供"最小体积(Minimum Volume)"、"RMS，无偏移(RMS, no offset)"、"RMS，有偏移(RMS, with offset)"选项。选中"最小体积"时会显示另一个标记为"翻转方向(Reverse Direction)"的复选框。翻转方向用于更改最佳拟合球面曲率半径上的符号。例如，这将导致凹形最佳拟合球面，而不是凸形最佳拟合球面。这些选项用于指示将从表面中减去最佳拟合球面的位置。

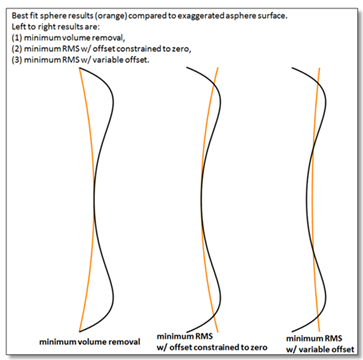

下图更清晰地展示了这一点：
详述(Discussion) 此功能可计算整个表面通光口径或直径上的表面矢高截面图。另请参阅"表面相位截面图(Surface Phase Cross Section)"功能。
