光源极坐标图（Source Polar Plot）

仅Ansys Zemax OpticStudio的专业版和旗舰版提供此功能。

这个功能可以显示IES和LDT光源文件的半球或整球亮度。

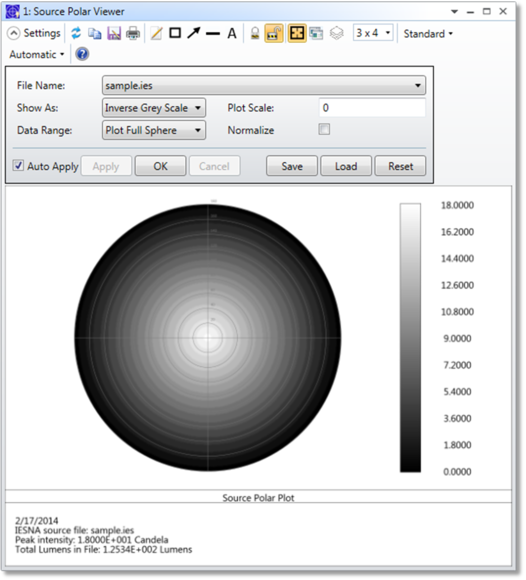

文件名称（File Name） 需要进行数据显示的IESNA IES、EULUMDAT、LDT或rayset SDF文件的名称。

显示为（Show As） 数据可以显示为灰阶，反灰阶，伪彩图和反伪彩图。

绘图比例（Plot Scale） 该控件可设置绘图的比例上限。

数据范围（Data Range） 极坐标数据可以显示在一个完整的球内（180度极角）或在一个半球内（90度极角）。

归一化（Normalize） 将文件中的所有数据归一化至最大值为1.0坎德拉（Candela）。

详述（Discussion）

IES文件必须放在<data>\Objects\Sources\IESNA文件夹中。

SDF和TM25RAY文件必须放在<data>\Objects\Sources\Source Files文件夹中。

注意，可见光谱之外的波长的亮度为零。

有关文件夹的更多信息，请参阅用户手册中的“文件夹”。
