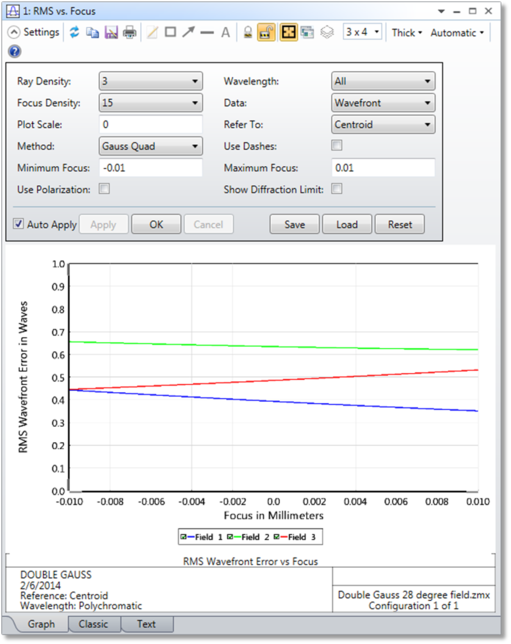

RMS vs 聚焦(RMS vs. Focus)

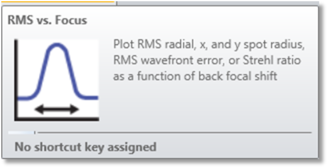

显示RMS光斑半径（径向、X和Y方向）、RMS波前差或斯特列尔比随焦点位置变化的函数图。
光线密度(Ray Density) 如果方法为高斯求积，则光线密度用于指定要追踪的径向光线数。追踪的光线越多，精度就越高，但计算时间也会增加。最大值为20，这足以满足计算高达40阶的光瞳像差的需求。如果方法为矩形阵列，则光线密度用于指示网格大小。忽略圆形入射光瞳外的光线。有关详细信息，请参阅"详述(Discussion)"部分。
焦点密度(Focus Density) 焦点密度为计算RMS/斯特列尔比并插入中间值的指定最小和最大焦点偏移之间的点数。最多允许100个点。
绘图比例(Plot Scale) 设置图形纵轴最大缩放。零表示自动缩放。
方法(Method) 选择高斯求积(GQ)或矩形阵列(RA)。请见"关于RMS计算方法的注解(Comments about RMS computation methods)"。
数据(Data) 选择RMS波前误差、RMS光斑半径、RMS X方向、RMS Y方向或斯特列尔比。斯特列尔比仅适用于单波长计算，并使用"斯特列尔比近似"中描述的方法计算。对于多波长斯特列尔比，请参阅"惠更(Huygens PSF)斯PSF(Huygens PSF)"。
使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。
参考(Refer To) 选择主光线或质心。对于单波长计算，将指定波长用作参考。对于多波长计算，将主波长用作参考。两种参考都减去了波前piston项。质心参考模式还减去了波前倾斜项，其将得到较小的RMS值。
波长(Wavelength) 若选择"所有"，可显示多波长计算的数据；若选择任一波长，可绘制单波长数据。
最小焦点(Min Focus) 要绘制的最小离焦值。对于有焦系统，单位为镜头单位。对于无焦系统，单位为屈光度。
最大焦点(Max Focus) 要绘制的最大离焦值。对于有焦系统，单位为镜头单位。对于无焦系统，单位为屈光度。
显示衍射极限(Show Diffraction Limit) 如果选中，则在图表上将绘制表示衍射极限响应的横线。对于RMS半径、x或y，假设衍射极限为1.22乘以工作F/#乘以轴上波长（如果是多波长，则是主波长）。忽略因视场F/#变化导致的衍射极限变化；在绘图范围中使用一个值。对于斯特列尔比，使用0.8，对于RMS波前，使用0.072波数。这些仅仅是出于方便而采用的近似指标；"衍射极限"的实际含义可能有多种解释。
使用偏振(Use Polarization) 如果选中，则考虑偏振。有关如何定义偏振态以及如何通过分析功能使用偏振的信息，请参阅"偏振（系统选项）(Polarization (system explorer))"。
讨论(Discussion) 该功能用于计算作为各视场位置焦点位置变化函数的RMS误差或斯特列尔比。此计算方法与"RMS vs 视场"中介绍的方法相同；请参阅该部分查看详述信息。OpticStudio将指定焦移量添加到像面前一个表面的厚度值中。如果光学系统的镜面数是奇数，此表面的厚度值通常是负数，因此负离焦值会使像面远离最后一个元件。对于镜面数量是偶数的系统，负离焦值会使像面靠近最后一个元件。
