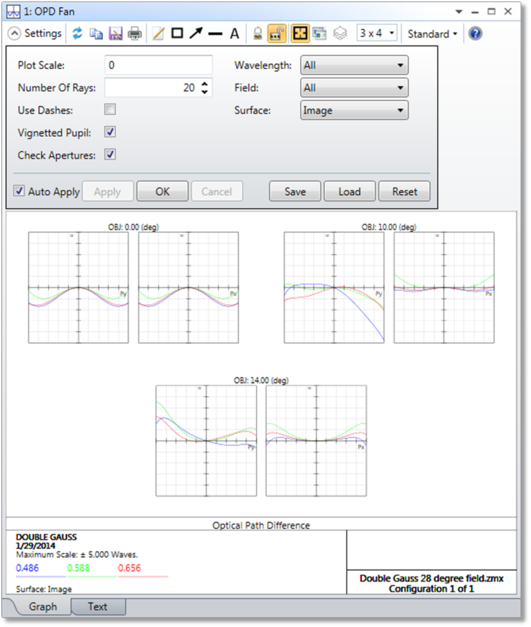

光程差(Opical Path Difference)
显示随光瞳坐标变化的光程差。
这些选项与光线像差扇形图的选项相同，不同的是"子午"和"弧矢"的唯一选项为光程差(OPD)，因为光程差是一种标量。
详述
垂直轴比例尺在图形底部给出。标绘的数据为光程差，它是光线的光程和主光线光程的差值。一般情况下，此计算也会回溯引用到系统出瞳位置处光程之间的差值。如需了解更多信息，请参见OPD参考(Reference OPD)。每个图形的水平比例尺都是归一化的入瞳坐标。
如果显示"所有"波长，那么基于参考球面和主光线的主波长将参考该图。但是，由此得出的OPD值是以波长为单位的每个对应波长。如果是单波长，则将使用选定波长的参考球面和主光线作为参照。因此，在单波长和多波长显示之间切换时，非主波长的数据通常会发生变化。
对于无限共轭，在起始面的主光线交点处定义平面相位参考。这个平面参考方向与主光线垂直；波前是平面波，相位零点是任意的。光程长度起始于这个平面相位参考。
在中间面上的结果评估
OpticStudio 运用假设来计算除像面之外的中间面分析结果。这些假设适用于大部分情况，但在某些情况下，此处描述的用于分析中间面的方法可能并不适用，包括需要进行光线瞄准的系统。出于分析目的，所有对所描述透镜的更改，都是在拷贝原始镜头数据基础上进行的，因此原始镜头数据不会有任何变化。
如果视场类型为实际像高或近轴像高，则针对无限或有限共轭系统的视场类型将分别更改为视场角或物高。在对未更改的系统进行计算时，视场角与高度分别对应于主波长主光线视场角和高度。
如果所选的中间面在光阑面之前，则OpticStudio将移动光阑面移至现有表面1之前的虚拟空间（可能为发散空间）。除非系统孔径的定义为物方数值孔径或锥角，否则系统孔径将更改为入瞳直径，且孔径值被设置为等于针对原来光阑位置计算得到的原始近轴入瞳直径。请注意，此假设可能并不适用于需要进行光线瞄准的系统。如果选定的表面在光阑面之后，则不对系统孔径或光阑面定义进行任何更改。
然后删除在选定面之后的表面。新像面的玻璃设定与选定面的玻璃设定相同。
如果光线从指定表面折射后是聚集于焦点上，那么大多数分析功能对于聚焦模式系统的结果计算更有用。例如，仅当在该表面的（可能是虚拟的）焦点处测量OPD时，OPD图通常是有用的诊断工具。其它需要形成临时像面的功能包括PSF、MTF和衍射圈入能量。对于这些需要使用临时像面的功能，新像面将设定为标准平面。选定面的厚度将进行近轴边缘光线高度求解，以便使新像面放在选定面的近轴焦点处。然后在此新创建的中间像面处继续进行分析计算。请注意，相应的计算分析是在光线通过选定面折射后形成的近轴焦点处进行的。如果中间系统处于无焦模式，则不执行这种近轴焦点的转换。
有关无焦模式的更多信息，请参见系统选项(System Explorer)孔径部分的"无焦像空间(Afocal Image Space)" 。
针对其他一些分析功能，不另做调整使光线聚焦在新像面上而直接在中间面上进行数据评估，其分析结果会更有用。这些功能包括各种点列图、光迹分析、几何圈入能量、线/边缘扩展函数和扩展光源圈入能量。
