网格点选择器(Grid Point Selector)

打开网格点选择器(Grid Point Selector)，为TrueFreeForm™表面选择可变点。

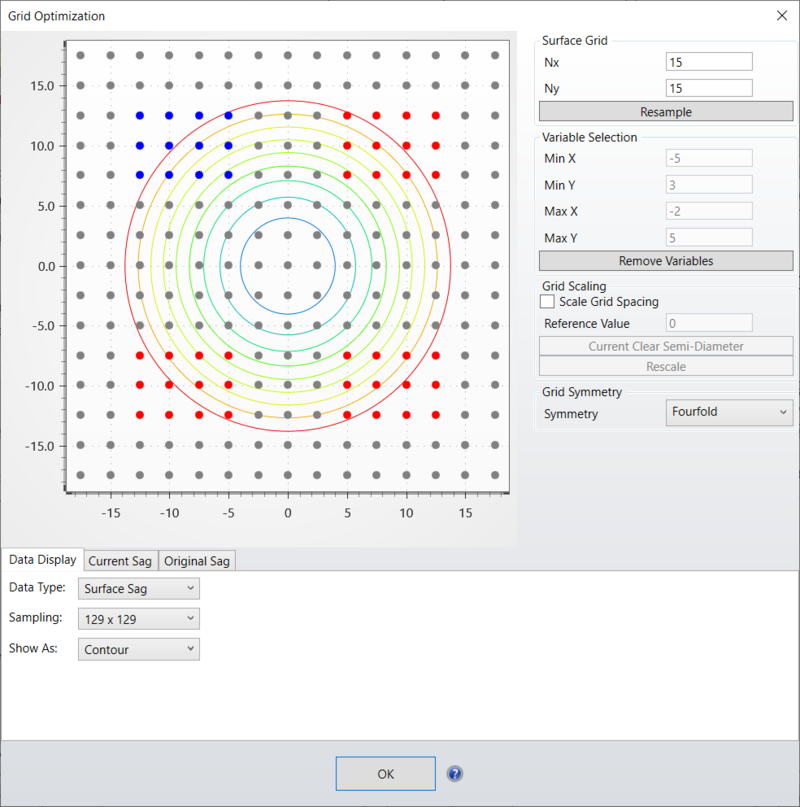

该功能用于显示定义TrueFreeForm™表面的矢高点的网格。网格点选择器工具允许访问和控制TrueFreeForm™矢高网格，无需与矢高数据的外部文本文件交互（尽管仍支持网格矢高数据的数据导入功能）。在显示区域中，矢高点显示为灰点。一旦叠加在该网格上，还可以显示表面矢高数据或光迹数据。该工具还可用于重新采样或缩放矢高网格。

绘图区域(Plot Area)：在绘图区域内的物理单元中显示了网格点以及可选的附加数据。如果要从数据网格中选择变量，请单击并将鼠标从左上角拖动到右下角。如果要重置绘图区域中的缩放，请单击并向相反方向拖动鼠标。被选为变量的网格点将用蓝色突出显示，当有新的网格点子集被选为变量时，"变量选择(Variable Selection)"值将会更新。

表面网格：

Nx：X方向上的网格矢高点数。

Ny：Y方向上的网格矢高点数。

重新采样(Resample)：使用为Nx和Ny输入的值重新定义采样网格。这会更改矢高网格中点的分辨率或密度。请注意，由于TrueFreeForm使用点之间的插值，因此对网格重新采样可能会导致矢高分布发生微小变化。

变量选择：

最小X、最小Y、最大X、最大Y(Min X, Min Y, Max X, Max Y)：报告选定网格点变量子集的角落位置坐标。当用户选择将网格的新子集作为变量时，这些值会自动更新。报告的值为网格点位置（此类值无单位）。

移除变量(Remove Variables)：从网格点选择器中移除所有有效变量。

网格缩放(Grid Scaling)：

缩放网格间距(Scale Grid Spacing)：随着表面净口径的变化，启用自动网格间距缩放。

参考值(Reference Value)：网格间距根据净口径与参考值之比进行缩放。例如，如果净口径为2.2mm，参考值为2mm，网格间距将扩大2.2/2 = 1.1，即+10%。在接受更改之前（按下"重缩放(Rescale）"按钮），绘图区域(Plot Area)中的更改将不可见。该设置适用于TrueFreeForm表面具有浮动孔径且网格需要扩展或收缩以避免净孔径填充不足或过度填充的情况。

当前净口径：使用镜头数据编辑器中TrueFreeForm表面的净口径值填充"参考值"字段。

重缩放(Rescale)：应用对网格缩放的更改。

网格对称：

对称(Symmetry)：网格对称(Grid Symmetry)是指在优化过程中保持网格点的对称。网格对称包含4个选项。无(None)、左右对称(Left-Right)、上下对称(Up-Down)、四重对称(Fourfold)。选择网格对称后，对称点将显示为红色。

数据显示选项卡(Data Display Tab)：

数据类型(Data Type)：确定将哪些数据覆盖到矢高网格图上。默认选项为表面矢高，通过该选项可以显示TrueFreeForm表面的完整矢高分布（包括参数化和基于网格的矢高贡献）。或者，可以显示光迹图。

其它选项(Other Options)：如果数据类型选择"无"，则不显示其它选项。其它选项根据所选数据的类型决定如何计算该数据。如需了解有关表面矢高其它设置的更多信息，请参见帮助文件中的"表面矢高(Surface Sag)"一节。如需了解有关光迹图其它设置的更多信息，请参见帮助文件中的"光迹图(Footprint Diagram)"一节。

当前矢高选项卡(Current Sag Tab)：

显示矢高网格中每个数据点的当前矢高值。一旦对可变网格点执行了优化，这些值将与原始值不同。

导出(Export)：将当前网格矢高数据以OpticStudio的网格数据格式保存到.DAT文件。如果保存到网格文件目录（默认情况下，......\Zemax\Objects\Grid Files\），则随后可通过表面属性>导入(Surface Properties > Import)读取该文件。

复制(Copy)：将当前选择的数据值复制到剪贴板。

重置当前网格值(Reset Current Grid Values)：将整个数据网格重置回原始值（Make TrueFreeForm工具生成的值或已导入网格文件中的值）。在对可变网格执行某些优化后，该选项变为可用。

原始矢高选项卡(Original Sag Tab)：

显示数据网格中的原始矢高值。如果TrueFreeForm矢高网格通过表面属性>导入(Surface Properties > Import)导入，则该选项卡将显示该导入的.dat文件中的矢高值。如果TrueFreeForm网格矢高通过Make TrueFreeForm工具生成，则该选项卡将显示该工具在初始表面转换中生成的值。

导出(Export)：将当前网格矢高数据以OpticStudio的网格数据格式保存到.DAT文件。如果保存到网格文件目录（默认情况下，......\Zemax\Objects\Grid Files\），则随后可通过表面属性>导入(Surface Properties > Import)读取该文件。

复制(Copy)：将当前选择的数据值复制到剪贴板。
