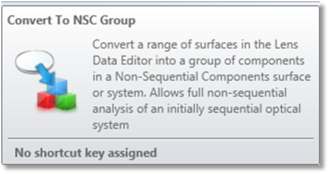

转换至非序列模式组(Convert to NSC Group)

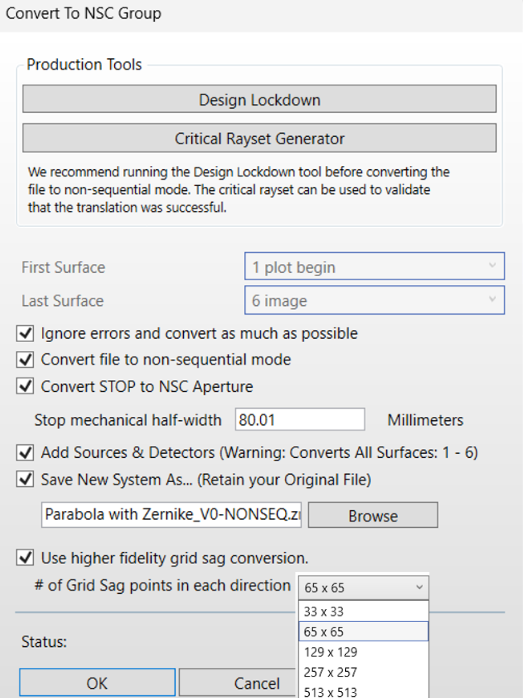

将镜头数据编辑器(Lens Data Editor)中的一系列表面转换为以下一种：

如果转换为混合模式系统，推荐在转换表面的范围之前或之后插入虚拟表面，然后选择这些作为转换用的起始和终止面。  如果转换为“纯”非序列系统，则不需要虚拟表面。

锁定设计(Design Lockdown)：如需了解更多信息，请参阅“锁定设计(Design Lockdown)”。

特定光线生成器(Critical Rayset Generator)：参阅“特定光线生成器（Critical Rayset Generator）”章节了解更多信息。

起始面(First Surface)：此表面为转换至非序列模式元件的镜头组的第一个表面。

终止面(Last Surface)：此表面是镜头组要转换的最后一个表面。

忽略错误并尽可能多转换(Ignore errors and convert as much as possible)：如果选中此复选框，即使在转换过程中检测到错误或限制，也不会停止转换。选择此项很有用，即使有小部分系统因为出错不能转换，但通常大部分系统都能正常转换。

将文件从序列模式转换为非序列模式（Convert file to non-sequential mode）：如果选中此复选框，则会将所选范围的表面转换为“纯”非序列模式文件。

将光阑转换为非序列模式光阑：如果选中该选项，光阑面将被转换为环形孔径（或者环形）或非序列模式下的矩形孔径。如果光阑是物体，则禁用该选项（例如镜面或者镜头表面）。

光阑机械半宽：可以确定外径或宽度。

添加光源和探测器（Add Sources & Detectors）：如果选择该项，光源和探测器将自动添加到非序列模式文件中来代替序列模式文件中的光线源和像面。  在视场数据编辑器(Field Data Editor)中定义的序列模式视场将转换成非序列模式的光源物体。  每一个光源有一个对应的探测器，该探测器以像面对应的视场为中心。  注意，该设置将自动转换镜头数据编辑器中的所有面。

新系统另存为……(Save New System As…)（保留您的原始文件）：当系统被转换成非序列模式以后，它将被保存在一个新文件名下。  否则，当前文件将在内存中被新转换的非序列模式数据覆盖，并且如果保存了新文件，那么旧文件将被覆盖在磁盘上，无法恢复。默认的文件路径为“<the current file name>-NONSEQ.zmx”。默认路径与当前打开文件的路径相同。

使用更高保真度的网格矢高转换。每个方向的网格网格矢高点数：

本节为任何可转换为非序列网格矢高面物体的表面类型设置网格矢高点数。如需了解更多信息，请参阅网格矢高面（Grid Sag Surface）。

该选项默认选中。选中该选项后，用户可以从下拉菜单中选择表面转换分辨率（网格矢高点数）。默认值设置为65 X 65，用户可以选择从33 X 33到2049x2049的分辨率。非序列网格矢高面将设置为使用双三次插值。

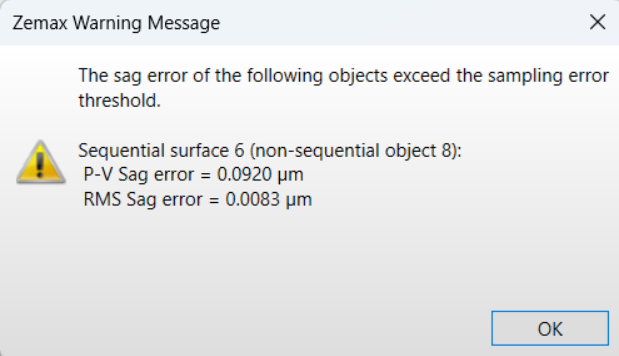

单击确定（OK）后，一旦非序列模式转换器成功完成转换，如果RMS矢高误差（RMS Sag Error）超过定义的误差阈值（Error Threshold），将出现以下弹出窗口：

此警告窗口将以微米为单位显示网格矢高面物体中超出误差阈值的P-V和RMS矢高误差（P-V and RMS Sag Errors）。为获得最精确的转换，如果出现此消息，请考虑以更高的采样分辨率重复执行“转换至非序列模式组（Convert to NSC Group）”操作。此消息仅反映在非序列模式中转换为网格矢高物体的采样精度，不影响整个转换过程。无论是否收到此通知，转换都会成功。

请注意，如果未选中此选项，非序列网格矢高面仍将使用双三次插值，采样表面将以65x65的分辨率进行转换。在这种情况下，即使RMS矢高误差超过定义的误差阈值，也不会出现警告消息。
