将光谱光源文件(SDF)转换为IES(Convert Spectral Source File (SDF) to IES)
仅Ansys Zemax OpticStudio的旗舰版和企业版提供该功能。

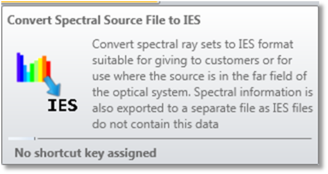

将光谱颜色格式(SDF)文件转换为IES文件。

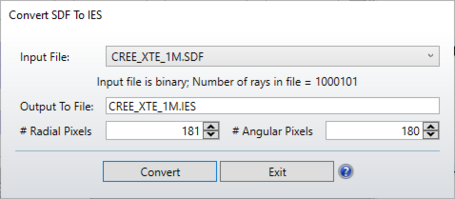

输入文件(Input File) 待转换的SDF文件的名称。
输出文件(Output File) 包含转换结果的文件的名称。文件扩展名必须是.IES。
径向像素数(# Radial Pixels) 在生成的IES文件中使用的径向数据点数量（对应于IES命名法中的垂直角度）。转换器将返回带有任意数量的径向像素点的IES文件。然而，OpticStudio只会读取包含最多1000个径向像素点的IES文件。
角向像素数(# Angular Pixels) 在生成的IES文件中使用的角向数据点数量（对应于IES命名法中的水平角度）。转换器将返回带有任意数量的角向像素点的IES文件。然而，OpticStudio只会读取包含最多999个角向像素点的IES文件。
详述
此功能允许将光谱颜色格式文件（请参阅"光源文件(Source File)"）转换为IESNA文件（请参阅"IESNA光源文件(Source IESNA File)"）。这种转换可以更快地使用光源数据来建立光源处于整个光学系统远场的系统模型。
SDF文件包含关于光源的光谱分布信息，而IESNA文件则不包含。在SDF文件中显示的光谱内容会由于转换过程中创建具有SPCD扩展名的单独光谱文件而被保留（请参阅物体属性(Object Properties)的光源(Source)部分中的"定义光谱文件(Defining a spectrum file)" ）。
要把SDF文件转换为SPCD文件和IESNA文件，首先选择SDF文件。默认情况下，IESNA文件的名称将与所选SDF文件的名称相同，只是使用不同的扩展名(IES)。但是，用户可以根据需要修改IESNA文件的名称。光谱文件的名称将始终与IESNA文件的名称相同，只是使用不同的扩展名(SPCD)。
然后，用户需要指定IESNA文件的分辨率，即垂直和水平角度的数量（OpticStudio分别将其称为径向和角向角）。用户应该注意不要指定较大而不合理的数值，特别是要转换一个稀疏SDF文件时。例如，当转换包含大约100,000条或更多光线的SDF文件时，工具中指定的默认像素值（垂直角度为181，水平角度为180）是合理的。对于较小的光线集，建议使用较粗疏的角度分辨率形式。
一旦选定了输入文件并指定了输出文件名和像素，IESNA和光谱文件通过按下"转换(Convert)"按钮来创建。IESNA文件将被放入<data>\Objects\Sources\IESNA\文件夹中，而光谱文件将被放入<data>\Objects\Sources\Spectrum Files\文件夹中。
若要关闭此对话框，请按"退出(Exit)"。
