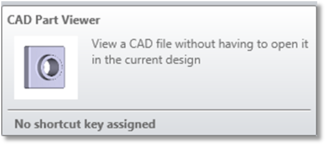

CAD零件查看器（视图组、分析选项卡、非序列模式用户界面）(CAD Part Viewer (system viewers group, the analyze tab, non-sequential UI mode))

仅Ansys Zemax OpticStudio的旗舰版和企业版提供这项功能。

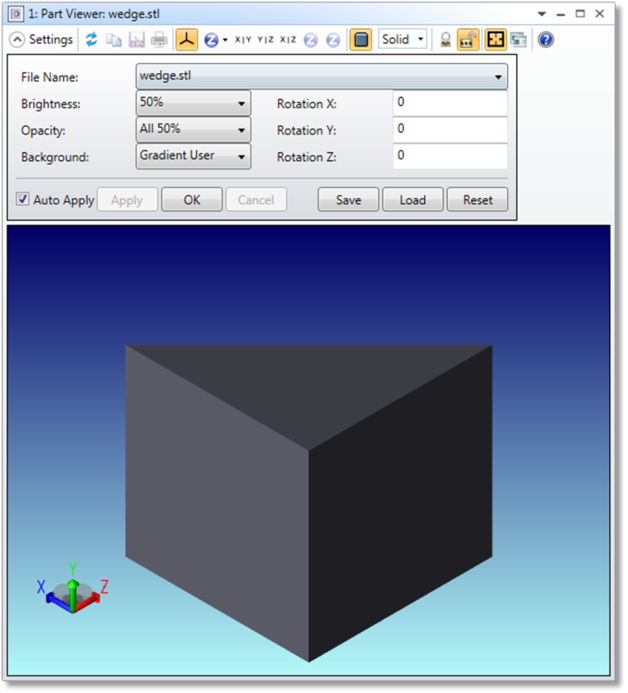

根据CAD格式文件的定义绘制零件或装配体的实体模型图

文件名(File Name) 选择要绘制的CAD零件文件。

亮度(Brightness) 该控件可改变图像的亮度。

透明度(Opacity) 该选项为"忽略"，就会将所有表面和物体绘制为不透明表面和物体，如果选项为"全部50%"，就会绘制部分透明的物体。

背景(Background) 选择背景颜色。

绕X轴旋转(Rotation About X) 镜头绕X轴旋转的角度（以度为单位）。

绕Y轴旋转(Rotation About Y) 镜头绕Y轴旋转的角度（以度为单位）。

绕Z轴旋转(Rotation About Z) 镜头绕Z轴旋转的角度（以度为单位）。

详述

要改变观察角度，可以使用鼠标或光标键旋转物体。选择Autodesk Inventor（*.ipt、*.iam或Creo Parametric（*.prt、*.asm）文件时，文件将自动转换为STEP或IGES文件，以供查看。
