无热化玻璃图(Athermal Glass Map)

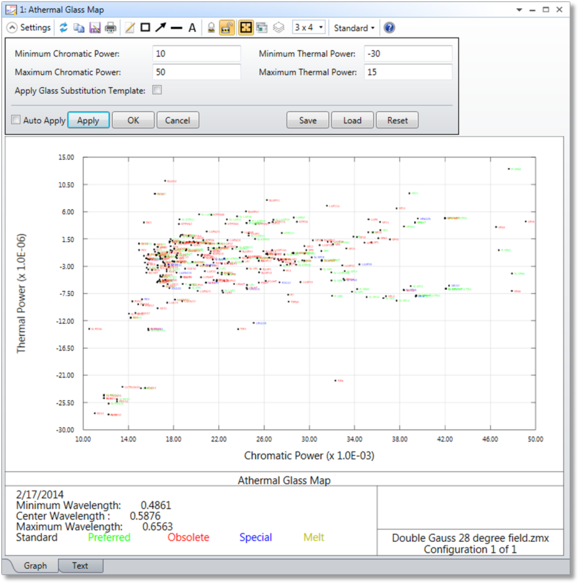

根据色光焦和热光焦在图上绘制玻璃的名称。色光焦和热光焦可以基于当前定义的波长和玻璃库中的数据计算得到。搜索当前加载的所有玻璃库，并绘制下表中指定边界值范围内的玻璃。
最小/最大色光焦(Min/Max Chrom. Power) 绘制最小/最大的色光焦。如果最小和最大的色光焦均为零，则选择默认缩放。
最小/最大热光焦(Min/Max Therm. Power) 绘制最小/最大的热光焦。如果最小和最大的热光焦均为零，则选择默认缩放。
应用玻璃替换模板(Apply Glass Substitution Template) 如果勾选该选项，将仅显示符合玻璃替换模板的玻璃。请参见"玻璃替换模板（材料工具）(Glass Substitution Template (materials tools))"。
参考玻璃(Reference Glass) 如果某个玻璃被选中，则会在图表的原点绘制该玻璃材料的参考线。沿着这条线的玻璃材料可用于设计无热化的消色差双胶合透镜。请参考下文中的讨论。
详述(Discussion)
色光焦是阿贝数（V-数）的倒数，由如下公式定义：
其中，折射率的下标分别表示在最小、中心、最大波长处测量得到的相对折射率。波长值由定义的波长决定。
热光焦由如下公式定义：
其中，
表示玻璃材料在中心波长上和参考温度下相对折射率对所测量温度的导数，α为玻璃材料的线性膨胀系数。
所有数据都使用玻璃库中定义的玻璃数据计算得到。假设空气压力为1.0。
如果想要设计一个无热化的消色差双胶合透镜，需要求解如下三个联立的方程：
如果想要选取同时满足三个方程的两种玻璃材料，则需要选择位于参考线之上的玻璃，并且该直线还会经过无热玻璃图的原点。该参考线可通过选择某个参考玻璃绘制在图表中，其用于确定直线的一个点，（该参考玻璃参考线的另一个点为图表的原点）。
