多物理场数据加载器(Multiphysics Data Loader)

多物理场数据加载器(Multiphysics Data Loader)工具用于导入多物理场(FEA/CFD)数据集并将其指定给OpticStudio中的光学表面。表面变形和体积数据集可根据导入文件的结构进行自动识别。建议多物理场数据集覆盖镜头的全孔径。如果数据集大于镜头孔径,则拟合算法将继续拟合这些数据点,但仅考虑光线在镜头孔径内相互作用的影响。如果数据集小于孔径,则在没有FEA数据的位置将存在默认值(取决于数据类型)。在某些情况下,也可能存在不连续性。

FEA/CFD数据要求(FEA/CFD Data Requirements)

FEA/CFD数据集可从任何FEA/CFD平台加载到STAR中。加载到STAR中的所有FEA/CFD数据集也会复制到<Objects>\STOP Files文件夹中。有关更多信息,请参阅文件夹(Folders)。数据集必须使用以下格式:

表面变形(无节点权重)(Surface Deformation (no node weights)):以制表符分隔的格式显示六列,列的顺序如下:[X位置、Y位置、Z位置、dX、dY、dZ]

表面变形(有节点权重)(Surface Deformations (with node weights)):以制表符分隔的格式显示七列,列的顺序如下:[X位置、Y位置、Z位置、dX、dY、dZ、节点权重]

温度分布(Temperature Profiles):以制表符分隔的格式显示四列,列的顺序如下:[X位置、Y位置、Z位置、T]温度应以°C为单位。

直接折射率分布(Direct Index Profiles):以制表符分隔的格式显示四列,列的顺序如下:[X位置、Y位置、Z位置、n]

应力分布(Stress Profiles):以制表符分隔的格式显示九列,表示应力张量法向和剪切分量,列的顺序如下:[X位置、Y位置、Z位置、SX、SY、SZ、SXY、SYZ、SXZ]。应力张量分量以MPa为单位。

导入数据后,图形区域将显示FEA/CFD数据集和光学表面的位置。

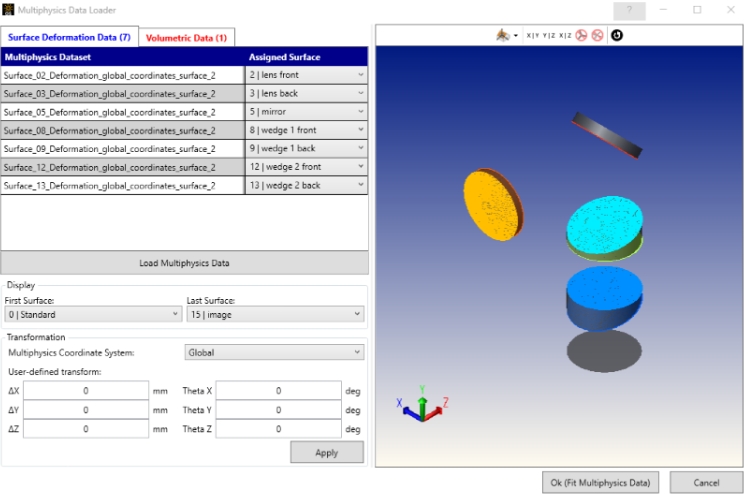

表面变形和体积数据选项卡(Surface Deformation and Volumetric Data tabs)

如果要加载新数据集,请选择加载多物理场数据(Load Multiphysics Data),然后从File Explorer窗口中选择要加载的FEA/CFD数据集。加载数据集后,这些数据集将自动分类为表面变形或体积数据,分配到相应的选项卡,并显示在图形区域中。使用每个FEA/CFD数据集旁边的指定表面(Assigned Surface)下拉菜单将每个FEA/CFD数据集分配给一个表面。有关支持的FEA/CFD数据集格式,请参阅STAR选项卡(STAR Tab)

体积数据集只应分配给具有材料定义的表面。多物理场数据加载器工具会根据列数自动对文件进行分类。如果文件包含四列,使用数据类型(Data Type)下拉菜单选择要分配给特定表面的体积数据类型(温度或直接折射率)。温度、应力和直接折射率数据集不能分配给同一表面。

注意:在镜头的“直接折射率”拟合过程中,材料的数据被新的折射率分布所代替。但是,OpticStudio仍然需要为表面分配一个材料来识别表面,但是在具有直接折射率数据的镜头中进行光线追迹时,基面材料的属性是不相关的。任何类型的材料都可以分配给表面,当直接折射率激活时,不同的材料和材料属性对不同分析的结果没有任何影响。唯一的例外是STAR性能分析工具,它将具有活动STAR数据的系统与基线/名义系统进行比较。因此,在使用性能分析工具时,重要的一点是将正确的基线材料分配给加载了直接折射率的表面。

复合表面的限制(Restrictions on Composite Surfaces)

FEA数据集不能应用于已启用复合表面(Composite Surface)选项的表面。这些表面将不会出现在表面下拉列表中。

对体积数据后的表面的限制(Restrictions on surfaces following volumetric data)

并非所有表面类型都被允许跟随在应用了体积数据的表面之后。有关更多详细信息,请参阅渐变1"对GRIN表面后的表面限制"(Gradient 1 'Restrictions on surfaces following GRIN surfaces)中的讨论。

当前支持的表面类型有:

  • 偶次非球面(Even Asphere)

  • 扩展多项式面(Extended Polynomial)

  • 网格矢高面(Grid Sag)

  • 不规则面(Irregular)

  • 奇次非球面(Odd Asphere)

  • 离轴圆锥自由曲面(Off-Axis Conic Freeform)

  • Q型自由曲面(Q-Type Freeform)

  • 标准面(Standard)

  • 倾斜面(Tilted)

  • Toroidal面(Toroidal)

  • TrueFreeForm面(TrueFreeForm)

  • 用户自定义面(User Defined)

  • 扩展非球面(Extended Asphere)

  • 扩展奇次非球面(Extended Odd Asphere)

  • Q型非球面(Q-Type Asphere)

  • Zernike Fringe矢高面(Zernike Fringe Sag)

  • Zernike Standard矢高面(Zernike Standard Sag)

如果导入的FEA/CFD数据集与现有数据集的名称相同,则弹出窗口会显示跳过此数据集或覆盖现有数据集的选项。

如果要删除数据集,请右键单击该数据集并选择从系统中删除(Remove from the system),或者选中一个数据集并使用键盘上的删除(Delete)键。

显示(Display)

起始面(First Surface) 选择要在图形区域中显示的第一个表面。

终止面(Last Surface)选择要在图形区域中显示的最后一个表面。

选择较小范围的表面或更有利于查看光学表面及其分配的FEA/CFD数据集。

变换(Transformation)

变换会更改坐标系或移动和倾斜数据集并应用于选定的数据集。使用Ctrl+单击或Shift+单击选择多个数据集。

FEA/CFD坐标系(FEA/CFD Coordinate System) 选择FEA/CFD数据的坐标系。

  • 全局(Global)是指位于全局坐标参考表面(Global Coordinate Reference Surface)上的坐标系。

  • 局部(Local)是指局部表面坐标系。

  • 不同(Different)是指选择定义了不同选项的多个表面。例如,一个表面为全局表面,一个表面为局部表面。

ΔX/Y/Z 将数据集沿各自的轴移动一定距离,单位为mm。

θX/Y/Z 将数据集围绕各自的轴旋转一定角度,单位为度。

应用(Apply) 将用户自定义变换应用于FEA/CFD数据并在图形区域中显示结果。

确定(拟合多物理场数据)(OK (Fit Multiphysics Data)) 运行数值拟合过程并将FEA/CFD数据应用到OpticStudio系统。针对表面变形数据,将执行2D拟合。针对体积数据,将执行3D拟合。有关更多信息,请参阅FEA拟合流程和RBM(FEA Fitting Process and RBMs)

注意事项

  • 对于体积FEA/CFD数据集,GRIN步长会自动设置,以确保每个GRIN有10个步长。这样做的是为了平衡加载时间和精度。如果要更改FEA/CFD数据集的GRIN步长,请更改位于体积数据概要(Volumetric Data Summary)中的设置。
  • 对于应力FEA/CFD数据集和应力双折射计算,光线追迹模型被自动设置为GRIN传播函数。如果要将光线追迹模型更改为表面中的线性传播,请更改位于体积数据摘要中的设置。应力双折射的两种光线追迹模型的详细说明请参见:关于应力双折射(About Stress Birefringence)
  • 当加载热FEA/CFD数据集时,所选表面上定义的材料必须至少具有材料库(Material Catalogs)中定义的"D0"热系数。如果缺失材料信息,则该行将变为红色,并显示"no mat. info"消息。
  • 当加载应力FEA/CFD数据集时,所选表面上定义的材料必须具有材料库中的两个应力光学系数(K11和K12)。如果缺失任何(或两种)材料信息,则该行将变为红色,并显示"no mat. info"消息。如果为单个波长定义了应力光学系数,则模型认为材料的应力光学系数在整个光谱范围内是恒定的。如果为不止一个波长定义了系数,则进行插值以考虑整个光谱的变化。

用户自定义变换(User-defined Transformations)

ΔX/Y/Z和θX/Y/Z按照指定的距离和角度平移和旋转FEA/CFD数据集的位置。在与OpticStudio中的局部或全局坐标不同的坐标系中导出FEA/CFD数据时,必须使用这些设置。

如果FEA/CFD坐标系设置为全局,则应提供在全局坐标中放置FEA/CFD所需的变换。如果FEA/CFD坐标系设置为局部,则应提供在局部坐标中放置FEA/CFD所需的变换。

变换由3个偏心值定义:ΔX、ΔY、ΔZ和3个倾斜值:θX、θY、θZ。所有倾斜都是右倾。首先在FEA/CFD数据的原始坐标系中应用偏心,然后围绕偏心轴应用倾斜。

从点(x, y, z)计算变换点(x', y', z')为:

这也可以用以下3×3矩阵形式描述:

旋转矩阵描述为:

以上所有等式均要求θxθyθz的单位为弧度。

变形矢量也被转换为变换后的坐标系。体积数据(x, y, z)点已变换。这些值可以根据类型进行变换:

  • 应力张量σ用上述相同的旋转矩阵进行旋转:
  • 所有其他数据集保持不变。

用户自定义变换始终应用于原始FEA/CFD数据集,且此类变换不能一同添加或以任何累积方式使用。

详述(Discussion):

在改变环境设置、温度或压力后,应始终重新加载体积数据!当计算光线追迹的折射率时,OpticStudio计算的是相对于材料周围环境的折射率。当STAR在拟合过程中将温度数据转换为折射率时,这一点也包括在内。因此,改变镜头周围的环境将使STAR中现有的温度或折射率拟合无效。

在改变系统的温度或压力后,用户应删除并重新加载体积数据。
