OpticStudio中显示和参数化的草图(Exposing & Parameterizing Sketches Within OpticStudio)

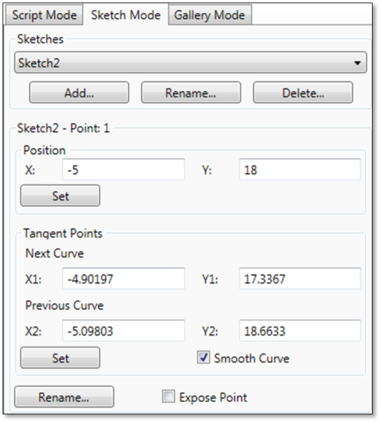

用户可以轻松地将草图的特征参数化，以便在OpticStudio中使用。 这个功能会有助于在光学系统中优化零件设计物体(Part Designer Objects)。 若用户想要显示点操作面板，可以点击草图编辑器中的任意一个点。
用户可以使用点操作面板改变x和y坐标以及选择点所对应的切点；但是，只有当该点之前和之后的曲线是贝塞尔曲线时，切点才可被修改。 用户可以使用鼠标来操作这些点或将它们输入进点操作面板的文本框中。 若按下"设置"键，所有的更改将会被应用。
若勾选"显示点"框，该点的坐标和对应的切点坐标将在OpticStudio环境中被显示。 请注意OpticStudio中切点就是曲线上点的偏移。 例如，在(3, 4)的零件设计中的一个要显示曲线点，它有(1,2)和(4,6)两个切点，这两个切点的偏移在OpticStudio中显示为(-2,2)和(1,2)。
