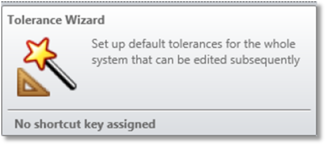

公差分析向导(Tolerance Wizard)

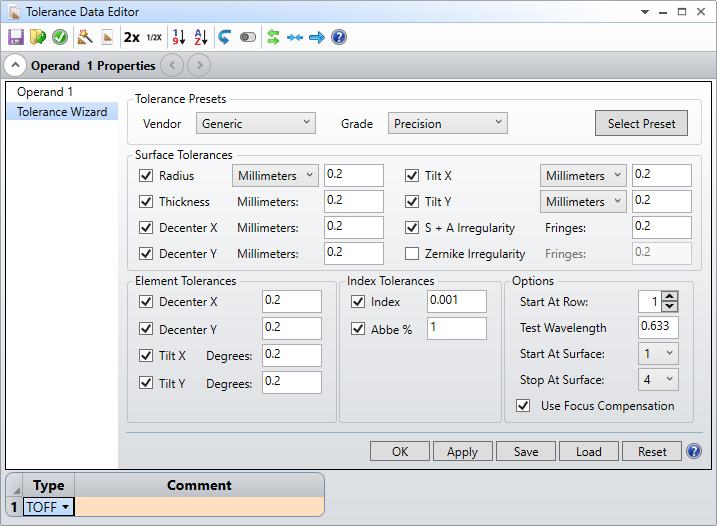

可以在公差分析向导(Tolerance Wizard)中定义默认公差。



默认的公差对话框包含多个部分，并以公差类型进行分组。

公差预设

生产厂商(Vendor) 列出可供选择的供应商。

等级(Grade) 列出可用的制造等级，即商用(Commercial)、精度(Precision)和高精度(High Precision)。通用生产厂商还包括一个手机镜头(Cell Phone Lens)选项。手机镜头选项基于行业专家提供的默认值。

选择预设(Select Preset) 使用来自所选公差预设生产厂商和等级的设置来填充表面和折射率公差。

（注意：大多数公差预设不包含元件公差。如果在公差分析期间需要考虑装配公差，请手动输入这些值。）

表面公差

半径(Radius)：如果勾选该选项，则默认公差中将会包含曲率半径公差。默认公差可通过以镜头单位表示的固定距离、名义半径的百分比或者由测试波长（由操作数TWAV定义）下的离焦量光圈值来指定。该公差只在具有光焦度的表面上设置，并且不包括在表面两侧具有相同折射率的虚拟表面。如果表面是平面，则无论默认公差选择哪种定义方法，曲率半径的公差都会以光圈为单位进行定义。

厚度(Thickness)：如果勾选该选项，则会分别给每个表面顶点指定厚度公差。厚度公差假设所有厚度产生的变化只影响该表面以及任何与该元件接触的表面，因此在厚度之后的第一个空气间隙会被用作为调整量。更多信息请参考"TTHI：厚度公差(TTHI: Tolerance on thickness)"。

X/Y偏心(Decenter X/Y)：如果勾选该选项，则会为每个单独的镜头表面添加偏心公差。公差由以镜头单位表示的固定偏心量定义。在OpticStudio中，TSDX和TSDY用于定义标准面的偏心，TEDX和TEDY用于定义非标准表面的偏心。

X/Y倾斜(TIR)(Tilt (TIR) X/Y)：如果勾选该选项，则会以度为单位或以镜头单位，为每个镜头表面添加倾斜或"总偏转(TIR)"公差。在OpticStudio中，TSTX和TSTY用于定义标准面的倾斜（以度为单位），TIRX和TIRY用于定义标准面的总偏转（倾斜或楔角）（以镜头单位表示），TETX和TETY用于定义非标准表面的倾斜（以度为单位）。如果选择使用镜头单位且需要使用操作数TSTX/TSTY或TETX/TETY，则OpticStudio会自动将定义的尺寸转换为倾斜角度。以镜头单位表示的总偏转使用以下公式转换为倾斜角度

其中S是表面的净口径或半直径，Δy为总偏转，θy的表达式与之类似。

该表达式假设旋转角度相对较小。

需要注意的是，x方向上的总偏转距离与沿y轴的倾斜对应，y方向上的总偏转距离与沿x轴的倾斜对应。

S+A不规则度(S + A Irreg)：如果勾选该选项，则会为每个标准面上添加球差和像散叠加的不规则度公差。如需了解有关详细信息，请参阅"TIRR：表面不规则度的公差(TIRR: Tolerance on surface irregularity)"。

Zernike不规则度(Zernike Irregularity)：如果勾选该选项，则会为每个标准面上添加Zernike不规则度公差。如需了解有关详细信息，请参阅"TEZI：使用Standard Zernike模型定义的表面不规则度公差(TEZI: Tolerance on surface irregularity using the Standard Zernike model)。默认情况下，OpticStudio使用Zernike多项式的第2到45项。

元件公差

X/Y偏心(Decenter X/Y)：如果勾选该选项，则会为每个镜头组添加偏心公差。公差由以镜头单位表示的固定偏心量定义。

X/Y倾斜(Tilt X/Y)：如果勾选该选项，则会为每个镜头组和表面添加以度为单位的倾斜公差。需要重点注意的是，默认情况下镜头组围绕第一片镜头的前表面顶点旋转。如需了解有关围绕其它点旋转的信息，请参考"TETX、TETY、TETZ：元件倾斜的公差(TETX, TETY, TETZ: Tolerance on element tilts)"部分。

折射率公差

折射率(Index)：操作数TIND用于模拟折射率的改变量。单位为相对折射率的改变量。

阿贝数(Abbe)：操作数TABB用于模拟阿贝数的改变量。单位为玻璃库中阿贝数数值的百分比。

其它控制选项

起始行(Start At Row)：该设置指明公差数据编辑器中默认公差的起始位置。如果起始行的编号大于1，则默认公差会从指定的行编号开始添加。如果行编号为-1，则默认公差将添加到当前列表的末尾。

测试波长(Test Wavelength)：用于定义光焦度或不规则度中光圈的测试波长（以微米为单位）。

使用后焦补偿(Use Focus Comp)：如果勾选该选项，则会定义后焦距（系统中最后一个面与像面之间的厚度）作为默认补偿器。使用至少一个补偿器可以在很大程度上放宽对特定公差的要求，但是补偿器的设置需要考虑具体的设计要求。系统中也可以定义其它类型的补偿器。如需了解更多信息，请参考"定义补偿器(Defining compensators)"一节。

起始面/终止面(Start/Stop At Surface)：该选项用来定义默认公差分析的表面范围。在公差分析向导中还包含六个按钮：

确定(OK)：使用当前设置生成默认公差，然后关闭向导。

应用(Apply)：使用当前设置生成默认公差。

保存(Save)：保存当前设置以供之后使用。

载入(Load)：恢复之前保存的设置。

重置(Reset)：将设置恢复为默认选项。

帮助(Help)：调用帮助系统。

默认情况下，OpticStudio执行的蒙特卡罗分析根据高斯"正态"分布产生随机值。当默认公差定义完成后，它们会自动保存在镜头文件中。如果在镜头数据编辑器(Lens Data Editor)中新插入了额外的表面，则默认公差会自动进行重新编号。
