对称工具(Symmetry Tool)

针对以对称边界条件保存的FEA/CFD数据集，可以使用对称工具将FEA/CFD数据集扩展到覆盖表面的完整孔径，并将扩展的数据保存到新文件中。然后可以使用加载FEA/CFD数据工具加载新文件。

打开多物理场数据文件(Open Multiphysics Data File(s))：打开File Explorer窗口。导航至目标FEA/CFD数据集并选择一个或多个文件。如果要选择多个文件，坐标系和对称边界条件应该相同，以防止出现意外结果。可以同时加载结构和热数据集。

将列出所有选定的FEA/CFD数据集文件名。图形区域一次只显示一个选定的FEA/CFD数据集。

点大小(Point size)：控制图形区域中FEA/CFD数据集的大小。

镜像选项卡(Mirror Tab)：使用此选项卡中的选项在不同的几何平面产生数据集的镜像。可以同时选择多个几何平面进行镜像转换。

旋转选项卡(Rotate Tab)：使用此选项卡中的选项围绕旋转轴旋转数据集。一次只能选择一个旋转轴进行旋转转换。

预览选定目标(Preview Selected)：FEA/CFD对称工具将计算并显示选定FEA/CFD数据集的外插FEA/CFD数据点。在应用到所有选定的FEA/CFD数据集之前，先使用此功能验证启用的转换设置是否能产生预期结果。

预览全部(Preview All)：对称工具将计算并显示所有选定FEA/CFD数据集的外插FEA/CFD数据点。在保存新的FEA/CFD文件之前，使用此工具验证启用的转换设置是否能针对所有FEA/CFD数据集产生预期结果。

清除预览(Clear Preview)：清除当前设置计算的外插FEA/CFD数据点。在更改转换设置时，图形区域也将自动清除。

保存新文件(Save New File(s))：对称工具将保存新的FEA/CFD数据集。文件名将包括附加的标签：

• 镜像的FEA/CFD数据集将保存为{原始文件名}_mirrored.txt
• 旋转的FEA/CFD数据集将保存为{原始文件名}_rotated.txt

注意：

• 具有节点权重的2D对称文件将在保存时去除权重，以避免降低表面拟合精度的情况。

• 在所有其它情况下，位于对称平面上的节点的权重在生成新的FEA/CFD数据集时会乘以2。

示例：

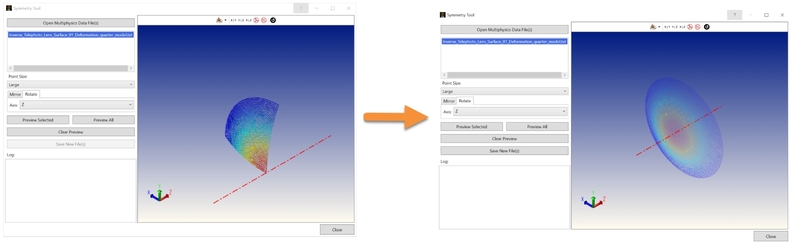

1/8系统旋转对称（仅显示结构数据集）

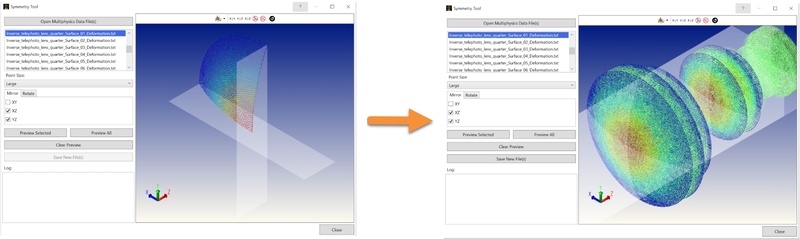

1/4系统镜像对称（显示结构和热数据集）

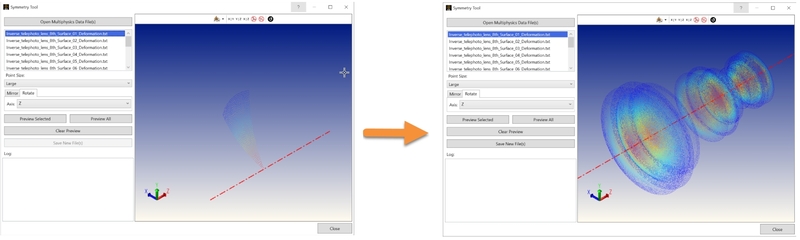

2D分析旋转（仅显示热数据集）

下一部分：

• 多物理场数据加载器(Multiphysics Data Loader)
