扫描物体(Swept Object)

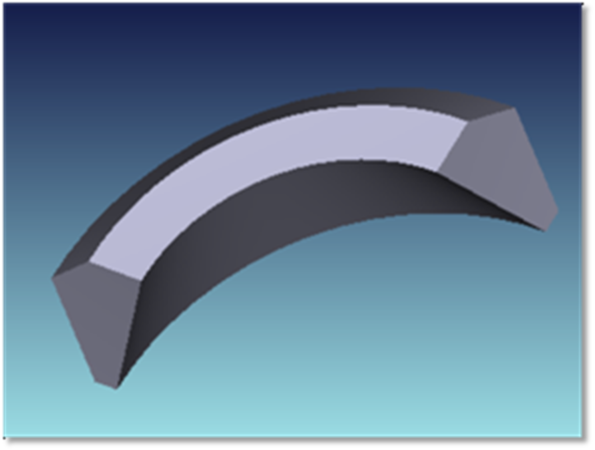

扫描物体的创建方式是扫描围绕任意轴旋转的父物体的截面，形成新的形状。父物体可以是任何表面或实体。父物体与"切片"平面相交形成父物体截面。切片平面由旋转轴以及从该旋转轴指出的矢量共同定义。所得到的截面可以从-360度扫描到+360度，限制条件是角度的绝对值必须至少为0.1度。扫描对象按下列参数定义：

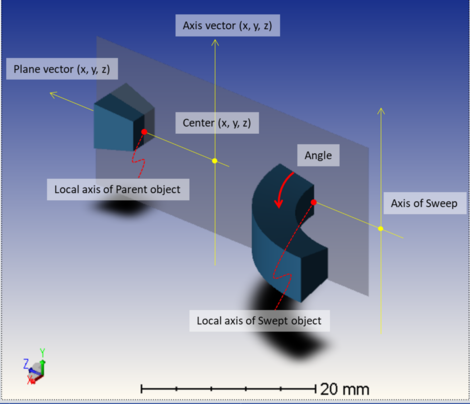

扫描物体使用9个参数来定义两个向量和一个中心点。下面是以图表形式说明几何形状的示意图。
| 参数# | 描述 | 面名称 | 面# |
| 1 | 父物体编号。在编辑器中，该编号必须处于扫描物体编号之前。 | NA | NA |
| 2 - 4 | 未旋转、未移位父物体坐标系中的中心x、y及z坐标。这些数据定义位于旋转轴上的点。 | NA | NA |
| 5 - 7 | 父物体坐标系中的轴x、y及z方向余弦。这些余弦被归一化，以确定沿旋转轴指向的矢量。旋转轴不能与物体相交，否则将生成无效实体。通常情况下，这种情况不会自动检测，而且也没有任何警告。 | NA | NA |
| 8 - 10 | 父物体坐标系中的平面x、y和z方向余弦。这些余弦被归一化，以确定从旋转轴指出的矢量。将切片平面定义为包含旋转轴和平面矢量的平面。注意，平面矢量不能与切片平面正交，但可以位于该平面内。平面矢量不能与旋转轴矢量平行。 | NA | NA |
| 11 | 扫描角度（单位：度）。扫描从平面开始。 | NA | NA |
| 12 | 端面选项。用0表示不形成任何端面，用1表示仅形成第一个端面，用2表示仅形成第二个端面，用3表示同时形成两个端面。如果扫描角度为360度，则在不考虑该设置的情况，不会 形成任何端面。如果扫描角度小于360度，而且将"是实体？"判断标记设置为非零值，之后会忽略端面设置，自动添加这两个端面。 | NA | NA |
| 13 - 15 | 未使用。 | NA | NA |
| 16 | 判断是否为实体(Is Volume?)：如果所得到的形状为闭合体，应将该参数设置为1；否则，物体就为壳体，而且应该将该参数设置为0。 | NA | NA |
