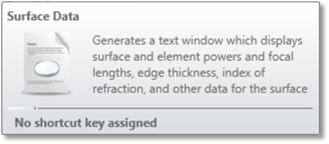

表面数据报告(Surface Data)
显示表面数据。
表面显示数据所位于的表面的编号。
详述

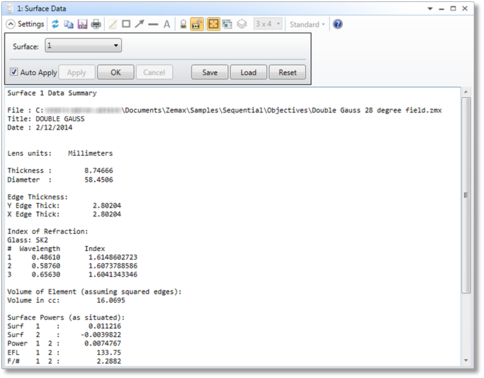

此功能可生成一个文本窗口，显示表面的指定数据。数据包括表面和元件光焦度和焦距、边缘厚度、折射率以及其它表面数据。
如果表面的玻璃类型是"模型(model)"玻璃，则OpticStudio将列出根据模型玻璃参数计算的每个定义波长的折射率。还将列出在当前加载的玻璃库中"最佳拟合玻璃(Best Fit Glass)"的名称，即折射率在均方根(RMS)上与模型玻璃最接近的玻璃的名称。具体而言，OpticStudio将使用色散公式计算模型折射率和实际玻璃折射率之间差值的平方和作为折射率误差。此总和基于已定义的波长。折射率误差是针对当前玻璃库的每种玻璃计算的，具有最低RMS折射率偏差的玻璃将被指定为最佳拟合玻璃。
注意：最佳拟合玻璃的阿贝数(V)可能与模型玻璃不同，这是因为对模型玻璃色散取近似值造成的。由于折射率是物理意义参数，因此使用折射率只是做出玻璃选择。从模型玻璃更改为真实"固定(fixed)"玻璃时，可使用相同的算法做出选择。关于模型玻璃的更多信息，请参阅"使用模型玻璃(Using model glasses) "。
