缩放镜头(Scale Lens)

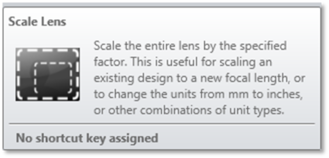

在设置(Setup)选项卡的系统(System)部分提供了缩放镜头(Scale Lens)工具。
此功能可按一定的因子缩放整个镜头。例如,这对于将一个现成的设计缩放成一个有新焦距的设计很有用。波长不会缩放。缩放镜头功能也可以用于将单位由毫米转换成英寸,或其它组合的单位类型。

设置:
因子缩放(Scale by factor) 若选中,则直接输入缩放因子。
起始面(First Surface) 选择因子缩放时该范围的第一个表面。
终止面(Last Surface) 选择因子缩放时该范围的最后一个表面。
单位缩放(Scale by units) 若选中,则镜头用所选单位进行转换。
数据缩放是基于数据的度量单位执行的。如果比例因子是X,那么以长度镜头单位下测得的数据将根据因子X进行缩放。以镜头单位平方(如平方毫米)为单位测得的数据将按X的平方缩放。一些多项式系数(如那些偶次非球面),它们的单位在不同的项中有所变化,OpticStudio在缩放这些数据时会进行考虑。其它的参数(如圆锥常数)为无量纲的数,因此无法缩放。
OpticStudio 通常可以正确地缩放在镜头数据编辑器和非序列模式元件编辑器里的所有镜头数据。 OpticStudio 也能对评价函数编辑器、多重结构编辑器以及公差数据编辑器里的几乎所有的数据进行正确地缩放。
OpticStudio 不会尝试着去缩放某些类型的数据,尽管这些数据适用于缩放。这些例外是一些数据项,例如多重结构操作数PRAM和NPAR,它会改变表面或物体的常规参数数据,或用户定义DLL表面或物体的参数数据。如果需要,应手动缩放这些数据项。此外,OpticStudio不会尝试缩放CAD零件或CAD装配体的大小。如果需要,应在原始创建程序中缩放这些物体。
