道路照明(Roadway Lighting)
适Ansys Zemax OpticStudio专业版和旗舰版提供此功能。

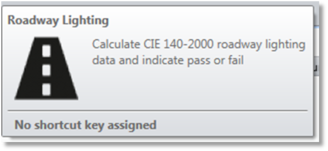

计算CIE 140-2000道路照明数据。

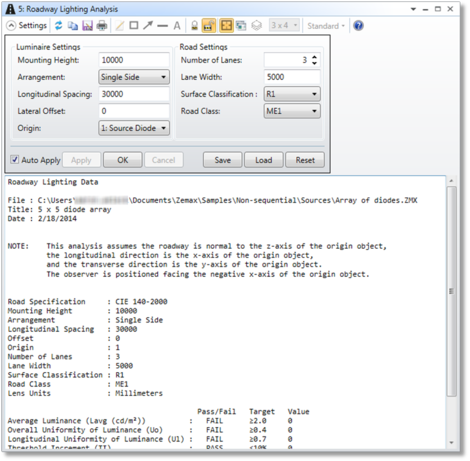

安装高度(Mounting Height) 从道路到灯具原点的距离，以镜头单位表示。
布置(Arrangement) 灯具的布置。可选择单侧、双侧或错列。
纵向间隔(Longitudinal Spacing) 沿着道路的方向上灯具之间的间隔，以镜头单位表示。对于单侧和双侧的布置方式，该参数为道路同一侧上两相邻灯具之间的间隔。对于交错布置，该参数为位于道路两侧上的相邻灯具之间沿道路方向的间隔。因此，在错列布置方式下，道路的同侧相邻灯具的间隔应为该参数的两倍。
横向偏移(Lateral Offset) 灯具的横向偏移距离，以镜头单位表示。这是灯具相对于道路边缘的横向距离。该参数可以是正数或负数。
原点(Origin) 表示灯具坐标系统原点的物体。
车道数(Number of Lanes) 道路上的车道数。
车道宽度(Lane Width) 每条车道的宽度，以镜头单位表示。
表面分类(Surface Classification) 路面分类。该参数用来表示路面的反光程度。目前支持R1、R2、R3和R4。
道路等级(Road Class) 道路等级。该参数表示通过道路所需的规格。当前支持ME1、ME2、ME3A、ME3B、ME3C、ME3D、ME4A、ME4B、ME5、ME6、CE0、CE1、CE2、CE3、CE4和CE5。
详述(Discussion)
该功能根据CIE 140-2000"道路照明计算"标准计算道路照明数据。该计算可以快速检验灯具是否通过道路等级所需的规格。虽然所有设置都是以系统单位来定义的，但该计算得到的结果在每个规格中都是以米和流明为单位的。
该分析功能有两种使用方法。第一种使用方法是通过*.IES或*.LDT文件分析现有灯具的远场强度分布。在这种情况下，需要将远场数据文件指定为原点物体，OpticStudio在计算中将只考虑此光源。第二种使用方法是使用用户定义光源和几何形状与道路系统相关联，并且系统中不应存在任何其它物体或探测器。OpticStudio会追迹来自所有定义的光源，并且根据远场强度计算数据。两种方法中均假设原点物体的局部x轴为纵向方向（沿着道路方向），局部y轴为横向方向（横跨道路）。请注意，一些IES/LDT文件中的数据是在假设不同的灯具方向下进行定义的。确保在使用此分析前确认光源方向，如有必要可旋转光源。
该功能还具备优化灯具以通过这些规格标准的能力。详细信息请参阅"非序列模式道路评价函数工具"。
