矩形体(Rectangular Volume)
使用9个参数定义矩形体：
| 参数# | 描述 | 面名称 | 面# |
| 1 | 前表面的X半宽。 | 前表面 | 1 |
| 2 | 前表面的Y半宽。 | 前表面 | 1 |
| 3 | 实体沿局部Z轴的Z长度。 | 侧面 | 0 |
| 4 | 后表面的X半宽。 | 后表面 | 2 |
| 5 | 后表面的Y半宽。 | 后表面 | 2 |
| 6 | 前表面X倾角（以度为单位）。 | 前表面 | 1 |
| 7 | 前表面Y倾角（以度为单位）。 | 前表面 | 1 |
| 8 | 后表面X倾角（以度为单位）。 | 后表面 | 2 |
| 9 | 后表面Y倾角（以度为单位）。 | 后表面 | 2 |
矩形体通常是6面实体。但是，可以通过将一个或多个参数设置为零来创建各种形状，如锥形和楔形实体。
在对矩形体执行布尔运算或以CAD格式导出矩形体时，任何宽度小于所设定的导出允许公差值的面，都将会被移除。
参考点为前表面的中心。面编号：前表面为面1，后表面为面2，所有其它表面为面0。
关于倾斜面的注释

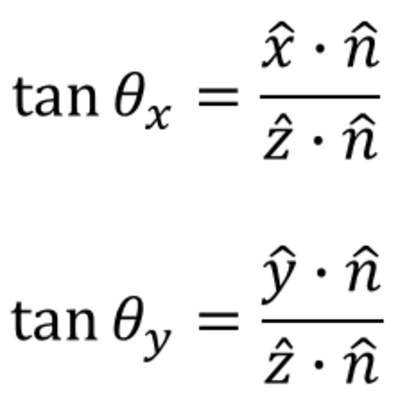

前后表面的倾斜操作如下：
其中，θx和θy是倾角X和Y，n是前表面或后表面的法向量，x、y、z是矩形体物体局部XYZ轴的单位向量。

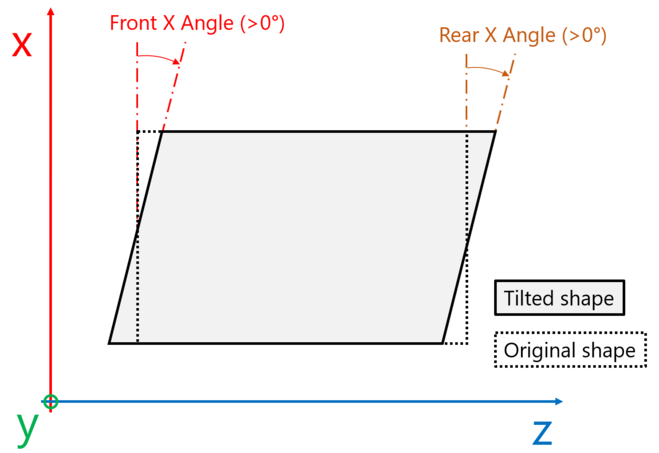

在OpticStudio中，参数6和8（前X角和后X角）分别使表面围绕Y轴倾斜，从而形成X轴和表面之间的角度。参数7和9（前Y角和后Y角）分别使表面围绕X轴倾斜，从而形成Y轴和表面之间的角度。倾斜的枢轴点位于表面顶点，如下图所示。
请注意，如果前表面和后表面的X半宽不相同，且沿前表面或后表面的Y方向倾斜，则侧面的四个角不再共面。这将形成形状奇怪的实体，OpticStudio对其进行建模会使用两个三角面来代替侧面，类似沿对角线处有一折痕。如果前表面和后表面的Y半宽不同且在任一面有沿X方向的倾斜，则会发生类似的情况。尽管在这些情况下不会发出错误信息，但应仔细研究所得到的物体模型，以确认生成所需的形状。
