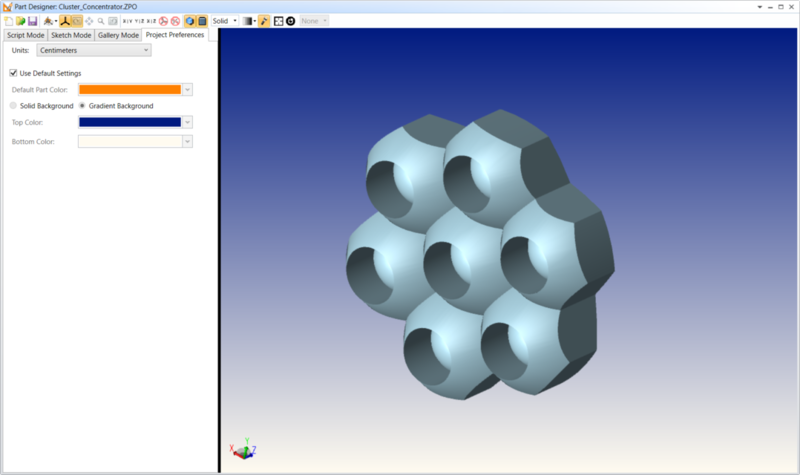

配置选项(Project Preferences)

用户可使用配置选项对当前零件的设置和ZPD 3D显示的设置进行修改。

单位(Units)

在系统默认设置中，ZPD使用毫米作为度量单位。通过保存零件可以将零件和所选择的单位类型统一起来。只有当单位类型被修改，零件被重新保存之后，零件的单位才会改变。

在ZPD中打开一个零件时，ZPD会将当前文件中的单位设置为该零件的单位，当关闭文件后，ZPD会将该文件的单位恢复至打开前的状态。

在OpticStudio中打开一个零件，如果该零件文件的单位和当前OpticStudio文件的系统镜头单位不相同，将出现一个警告。当单位不同时，OpticStudio将不能执行转换操作。

以CAD格式导出的ZPD零件会使用所选的单位类型。如果只在OpticStudio中打开和导出一个零件，OpticStudio会使用系统设置中的镜头单位作为零件单位。

使用默认设置(Use Default Settings)

如果该方框被选中，其余设置将锁定为系统默认值且用户不能进行修改。如需选择自定义的设置，请勿选中此框。

零件默认颜色(Default Part Color)

在应用任何颜色命令前，这项设置控制着ZPD中设计的零件的颜色。这一设置只控制ZPD中零件的颜色，在OpticStudio中的ZPD物体颜色不会被这项设置所影响。注意：需要重新编译（例如，"编译所有(Build All)"）脚本后才能应用对这些设置的修改。

背景颜色(Background Color)

纯颜色背景：用户可以从软件预定义的调色板中，或是设定RGB值（在"高级(Advanced)"下）来定义背景颜色。

渐变颜色背景：选择两种颜色，每种代表竖直方向上的渐变背景的RGB值。顶部和底部的颜色选择分别代表渐变背景上的相应位置处的颜色。
