热分析(Make Thermal)

在不同温度下设置设计的多重结构，以允许分析性能的热变化。

设置(Settings)：

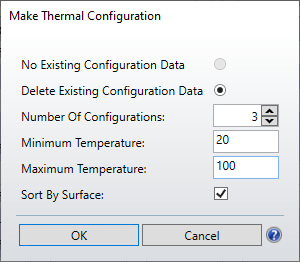

此工具用于在设置多重结构热分析时执行大量的繁琐工作。将会出现一个对话框，用于设置结构的数量，以及最低和最高温度。此外，还会显示一些选项，用于删除或保留现有的多重结构数据，并按表面对数据进行排序，而不是按操作数类型进行默认排序。请务必阅读并了解OpticStudio中的热分析工作原理。有关更多信息，请参阅"热分析(Thermal Analysis)"和"热分析限制(Limitations of thermal analysis)"。

如果选择"删除现有结构数据"选项，则将在当前温度和压强下创建1个名义结构。然后，定义其它结构以涵盖指定的温度范围。如果要求创建3个结构，则将创建1个名义结构（结构1），然后按照相等增量创建3个涵盖指定温度范围的结构，总共4个结构。假设空气压强与标称压强相同。

如果选择"使用现有的n个结构作为名义结构"选项，则将使用现有的MCE数据创建名义结构。该工具将自动为热建模通常所需的其它数据添加新操作数，如玻璃曲率、净口径或半直径、参数和附加数据值。在此模式下，结构的总数将由名义结构的数量乘以新结构的数量，然后加上原始名义结构的数量来确定。

对于受温度效应影响的每个半径、厚度、玻璃、净口径或半直径、参数和附加数据值，将通过TCE拾取求解插入相应的操作数。好的工程做法是始终仔细检查此自动热设置工具的结果，以确保没有忽略任何重要的参数。
