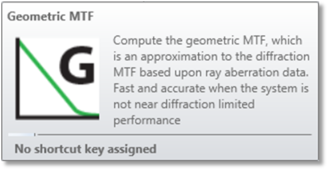

几何MTF(Geometric MTF)

计算几何MTF，即基于光线像差数据的衍射MTF近似值。

采样(Sampling) 用于进行光瞳采样的光线网格的尺寸。采样可以是32x32、64x64等。虽然更高的采样率会得出更准确的数据，但计算时间会增加。

频率(Frequency) 指定绘图数据的空间频率（请参阅"MTF单位(MTF Units)"）。

波长(Wavelength) 计算中将使用的波长编号。

视场(Field) 计算中使用的视场编号。

乘以衍射极限(Multiply by Diffraction Limit) 勾选后，将乘以衍射极限MTF以调整几何MTF，从而为具有较小像差的系统得出更真实的结果。应经常使用。

使用偏振(Use Polarization) 如果选中，则将考虑偏振。

有关如何定义偏振态以及通过分析功能如何使用偏振的信息，请参阅"偏振（系统选项）(Polarization (System Explorer))"。

散射光线(Scatter Rays) 如果选中，光线将在统计上散射到已定义散射属性的光线与表面的交点上。参阅"散射（表面属性）(Scattering (surface properties))"

使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。该设置仅适用于"经典视图"（如果在"配置选项"的"绘图"选项卡中选择"启用经典视图"，则可对其进行选择）。

详述(Discussion)

如果系统不接近衍射极限，则几何MTF是衍射MTF的很好的近似值。使用几何MTF的主要优势是，像差较大（有过多波数）的系统也可以准确计算出衍射MTF。对于像差较大的系统，几何MTF在低空间频率下也很准确。

几何算法的本质是在像空间坐标中完成计算。因此，旋转像面会影响计算的MTF的方向。子午响应对应于沿像空间X轴方向的周期性目标图像，弧矢响应对应于以沿像空间Y轴方向的周期性目标图像。这不同于"FFT MTF"的约定。
