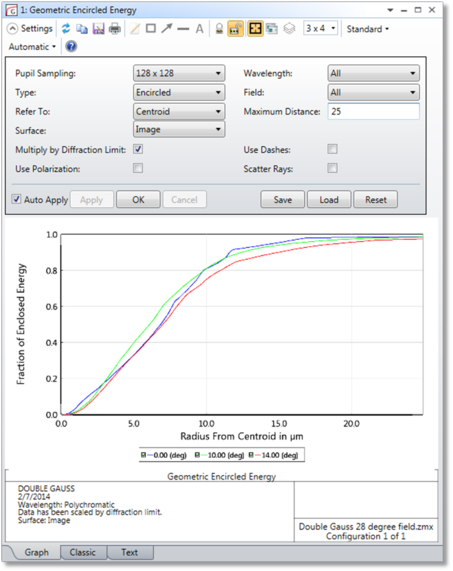

几何(Geometric)
使用光线与像面交点计算圈入能量。
采样(Sampling) 用于进行光瞳采样的光线网格的尺寸。采样可以是32x32、64x64等。虽然更高的采样率会得出更准确的数据，但计算时间会增加。
类型(Type) 此分析类型选项指定了圈入能量的计算方法；可为圈入（径向）、仅X、仅Y或方形内。
最大距离(Max Distance) 输入的值将覆盖默认缩放。单位是微米。要选择默认缩放选项，请输入零。
使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。
参照(Refer To) 选择主光线、质心、顶点或中心作为参考点。中心是圈入所有光线交点的最小圆的中心坐标。
表面(Surface) 选择要评估的数据所位于的表面。此选项对评估中间图像十分有用。请参见"在中间面上的结果评估(Evaluating results at intermediate surfaces)"。
波长(Wavelength) 计算中将使用的波长编号。
视场(Field) 计算中使用的视场编号。
乘以衍射极限(Multiply by Diffraction Limit) 如勾选，OpticStudio按（通过轴对称艾里斑计算得到的）衍射极限曲线理论值对几何数据进行缩放，从而估算衍射圈入能量的近似值。计算遮阑或不对称的光瞳衍射极限函数的唯一方法是，执行精确的衍射计算，在此情况下，应使用衍射圈入能量工具。衍射极限近似法仅适用于具有未遮阑光瞳、像面合理旋转对称和视场角适中的系统，因为近似法会忽略视场F/#变化。
使用偏振(Use Polarization) 如果选中，则将考虑偏振。有关如何定义偏振态以及如何通过分析功能使用偏振的信息，请参阅"偏振（系统选项）(Polarization (system explorer))"。
散射光线(Scatter Rays) 如果选中，光线将在已定义散射属性的光线与表面的交点处进行统计散射。请参阅"表面散射设置（Surface scattering settings）"。
详述(Discussion) 仅X和仅Y选项将计算包含加上或减去相对于主光线或质心指定距离的光线所占百分比。如果显示10微米的尺度，则圈入区域将跨越20微米（且在另一轴的方向为无限大）。如果系统接近衍射极限，那么几何圈入能量不是一种很好的性能评估分析工具。
