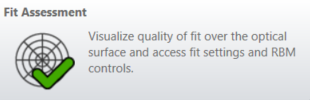

拟合评估（Fit Assessment）

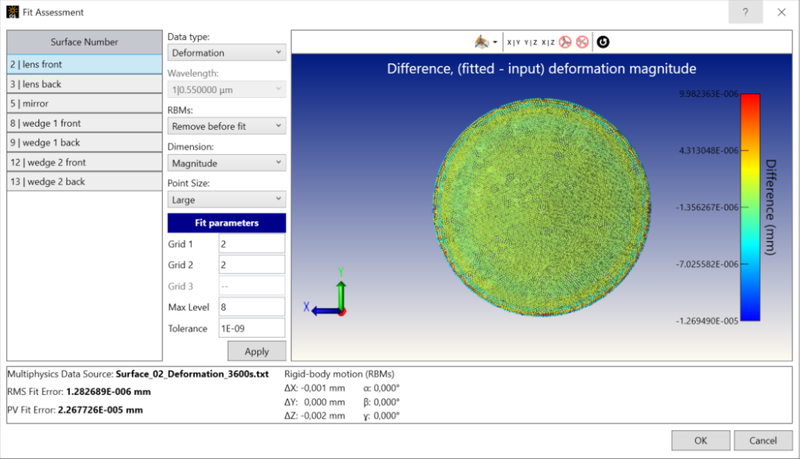

拟合评估提供的控件可用于调整每个FEA/CFD数据集与其关联面的数值拟合设置。图形区域显示了FEA/CFD数据集与FEA/CFD数据集沿表面的数值拟合的差异。这种直观表示可显示数值拟合的执行情况并突出显示潜在的问题区域。

选择表面编号（Surface Number）和数据类型（Data Type），在图形窗口中查看拟合差异并访问拟合设置。窗口底部显示了所选表面的FEA/CFD数据源、均方根（RMS）拟合误差和峰谷（PV）拟合误差。

表面编号（Surface Number） 选择要查看和编辑的表面。

数据类型（Data Type） 选择要查看和编辑所选表面的变形数据集、折射率数据集或应力数据集。在该工具中，折射率数据可以是根据温度拟合、直接折射率或应力计算的折射率，具体取决于已上传的数据类型。

刚体运动（RBMs） 选择在拟合过程之前是否删除结构数据的刚体运动（RBM）。默认情况下，在拟合前会计算并删除RBM。

尺寸（Dimension） 选择按大小或沿某个轴查看拟合差异。这个选项只改变图形区域，不改变拟合设置。

点大小（Point Size） 更改图形区域的点大小。这个选项只改变图形区域，不改变拟合设置。

拟合设置（Fit Settings） 调整用于执行数值拟合的设置。可以使用下列设置：

  • Grid 1/2/3：可用于形成拟合算法的控制网格。一般情况下，对Grid 1、2和3设置较大数值，将导致算法在拟合过程中参考更邻近的点。这样有利于产生更平滑的拟合。Grid 3参数仅用于体积数据集。该值必须介于2（默认）到100之间。

  • 最大级别（Max Level）：拟合细化的最大级别。

  • 公差（Tolerance）：将该参数与原始FEA点拟合值的最大绝对偏差进行比较。如果计算出的偏差小于公差（Tolerance）参数，则无论执行什么细化级别，都将完成拟合算法。这并不保证拟合过程中实现了公差。使用RMS误差和PV误差来评估总体质量。

注意：

  • 在某些情况下，当FEA/CFD数据与用户定义的转换一致时，RMS和PV拟合误差值可能与API中获得的值不同。这是由于UI中的坐标转换中使用的计算顺序不同造成的。

应用（Apply） 将设置应用到表面并更新图形区域。
