视场图(Field Plot)

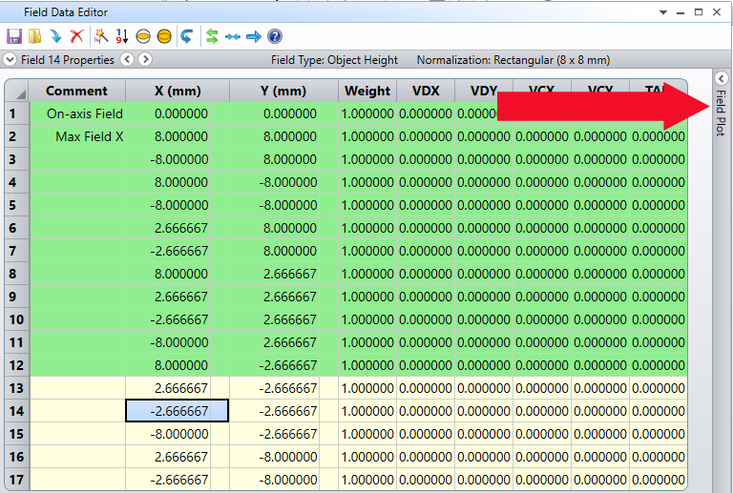

视场图可从视场数据编辑器右侧调出，如下所示。视场图显示当前配置下全部有定义的视场点的散点图。

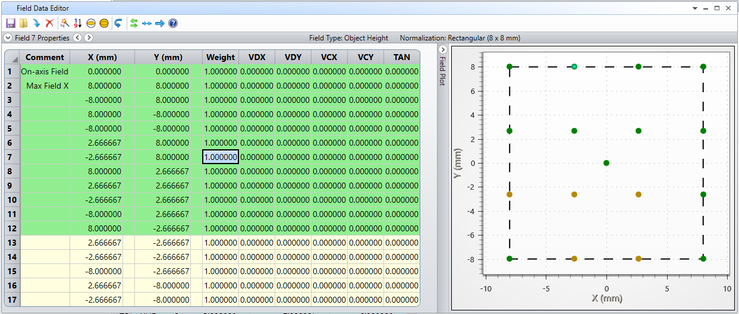

编辑器中的行是绿色的视场点，在视场图中用绿色显示。它们是在分析里或视图中选择了"前12(First 12)"后要绘制的点。编辑器中的行是黄色的视场点，在视场图中用黄色显示。
虚线在散点图中显示的是视场归一化值的轮廓线。对矩形归一化，这条轮廓线是矩形。对径向归一化，这条轮廓线是环形。对径向归一化，所有位于轮廓线上的点有归一化的视场坐标，如Hx2 + Hy2 = 1。对矩形归一化，所有位于轮廓线左边上和右边上的点满足Hx = 1。所有位于轮廓线上边上和下边上的点满足Hy = 1。

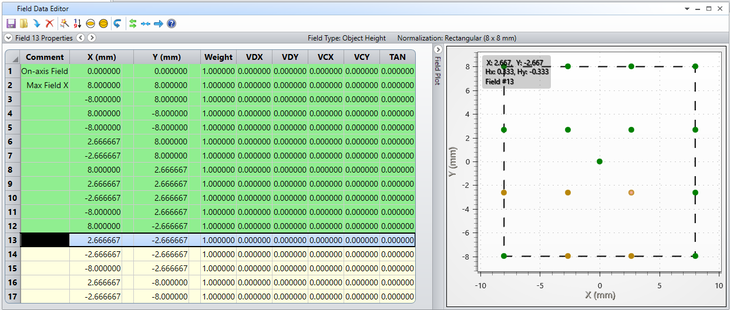

将光标悬停在散点图上的一点上，散点图左上方将出现一个文本框，提供这个点的说明。在散点图上点击任何点，将高亮显示视场数据编辑器中的对应行。
点击左键并在活动图形范围内拖动，可选择图形区域进行放大。点击右键并在活动图形范围内拖动，可平移或偏移图形。右键点击活动图表区域，将显示"重置缩放比例(Reset Zoom)"选项。
