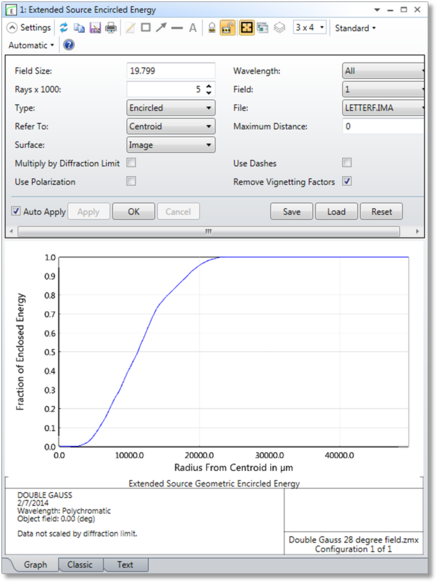

扩展光源(Extended Source)
使用扩展光源计算圈入能量，与几何图像分析功能相似。
视场大小(Field Size) 该值定义了视场坐标中方形图像文件的全宽，它可以使用镜头单位或度数，具体取决于当前的视场定义（分别为高度或角度）。
光线 x 1000(Rays x 1000) 本设置确定了将被追迹的光线的近似值。追迹的光线数量大约是指定数值的1000倍。光线数量为近似值的原因是图像中像素上的光线分布必须均匀。例如，如果图像文件有1500个像素，则将至少追迹1500条光线，即使将数值选为1也是如此。每个波长上的光线分布与波长权重成比例。
类型(Type) 该分析类型选项指定了圈入能量的计算方法；可为圈入（径向）、仅X、仅Y或方形内。"仅X轴"和"仅Y轴"选项有时被称为"分裂"选项，对应于裂缝扩展包含的能量占比。
还有针对X或Y分布的选项，它们显示了x或y方向的能量分布。后两个选项还可报告几何半峰全宽。X或Y分布是指在一个方向窄，一个方向无限宽的像素上的能量总量。
参照(Refer To) 选择"主光线"、"质心"或"面顶点"作为参考点。
表面(Surface) 选择要评估的数据所位于的表面。该选项对评估中间图像十分有用。请参见"在中间面上的结果评估(Evaluating results at intermediate surfaces)"。
使用偏振(Use Polarization) 如果选中，则考虑偏振。有关如何定义偏振态以及如何通过分析功能使用偏振的信息，请参阅"偏振（系统选项）(Polarization (system explorer))"。
乘以衍射极限(Multiplyby Diffraction Limit) 如勾选，OpticStudio按（通过轴对称艾里斑计算得到的）理论衍射极限曲线对几何数据进行缩放，从而估算衍射圈入能量的近似值。OpticStudio使用的衍射极限曲线基于未遮阑的圆形光瞳计算的。计算遮阑光瞳衍射极限函数的唯一方法是，执行精确的衍射计算，在此情况下，应使用衍射圈入能量功能。衍射极限近似法仅适用于具有未遮阑光瞳和适度视场角的系统，因为近似法会忽略视场F/#变化。仅在"类型"为"圈入"时，此选项才可用。
波长(Wavelength) 计算中将使用的波长编号。
视场(Field) 图像文件可以任何已定义的视场位置为中心。这使得较小的目标（例如条形图）可移动至视场中的任何位置。
文件(File) .IMA图像文件的名称。此文件必须位于<images>文件夹下（参阅"文件夹(Folders)"）。有关IMA文件格式的完整说明，请参阅"几何图像分析"功能中的详述部分。
最大距离(Max Distance) 输入的值将覆盖默认缩放。单位是微米。要选择默认缩放选项，请输入零。
使用虚线(Use Dashes) 选择实线或虚线以区分不同的曲线。该设置仅适用于"经典视图"（如果在"OpticStudio配置选项"的"绘图"选项卡中选择"启用经典视图"，则可对其进行选择）。
除去渐晕因子(Remove Vignetting Factors) 如果选中，将自动除去渐晕因子。请参考"关于渐晕因子的注解(Comment about vignetting factors)"。
详述(Discussion) 仅X和仅Y选项将计算包含加上或减去相对于主光线或质心指定距离的光线所占百分比。如果显示10微米的尺度，则圈入区域将跨越20微米（且在另一轴的方向为无限大）。如果系统接近衍射极限，那么几何圈入能量不是一种很好的性能评估分析工具。
有关扩展光源建模和IMA文件格式的详细信息，请参阅"几何图像分析(Geometric Image Analysis)"功能的详述。
