出瞳(Exit Pupil)

OpticStudio中默认使用出瞳作为计算光程差(OPD)的参考面。因此，对一条给定的光线计算光程差(OPD)时，可以通过光学系统追迹光线，一路到达像面，然后反向追迹回到位于出瞳处的"参考球面"。

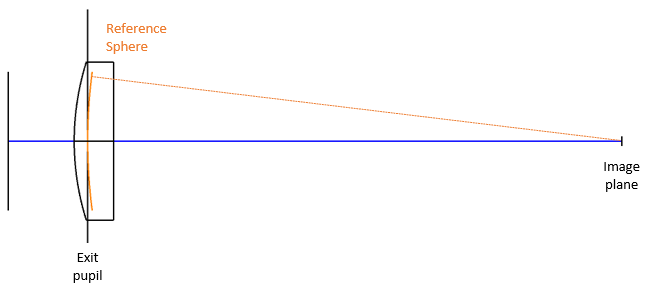

下图展示一种单透镜。橙色表面代表出瞳处的参考球面。

光线（Wave,H_x,H_y,P_x,P_y）出瞳处的OPD可简单写为：

OPD_{Exit Pupil} = OPD_Absolute + OPD_Correction

OPD_Absolute = OPTH_{(Surf=Object->Image Plane, Wave,Hx,Hy,0,0)} - OPTH_{(Surf=Object ->Image Plane, Wave,Hx,Hy,Px,Py)}

OPD_Correction = OPTH_{(Surf=Image Plane->Reference Sphere, Wave,Hx,Hy,0,0)} - OPTH_{(Surf=Image Plane->Reference Sphere, Wave,Hx,Hy,Px,Py)}

其中，OPTH为光程。

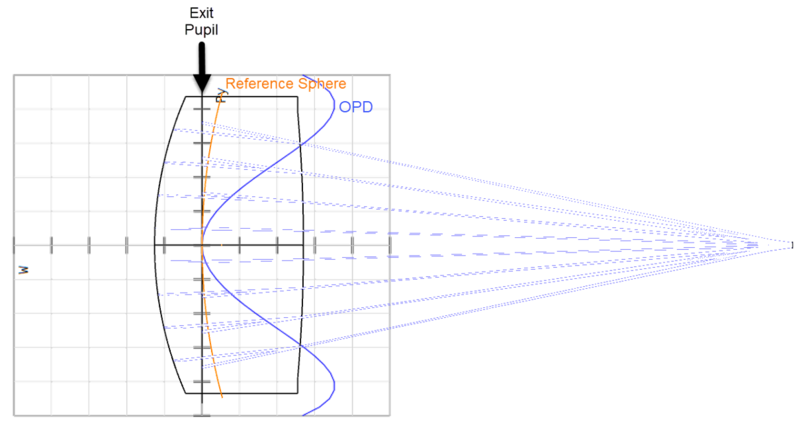

在此面后得到的光程差(OPD)是有物理意义的相位误差，它对于如MTF、PSF和圈入能量等衍射计算是很重要的。这一点在下图中显示为蓝色。

由光线向后追迹到出瞳而得到附加光程，从参考球面的半径中减去，得出光程差(OPD)的微小调整，称之为"矫正项"。此计算对于所有的实际情况是正确且需要的方法。
