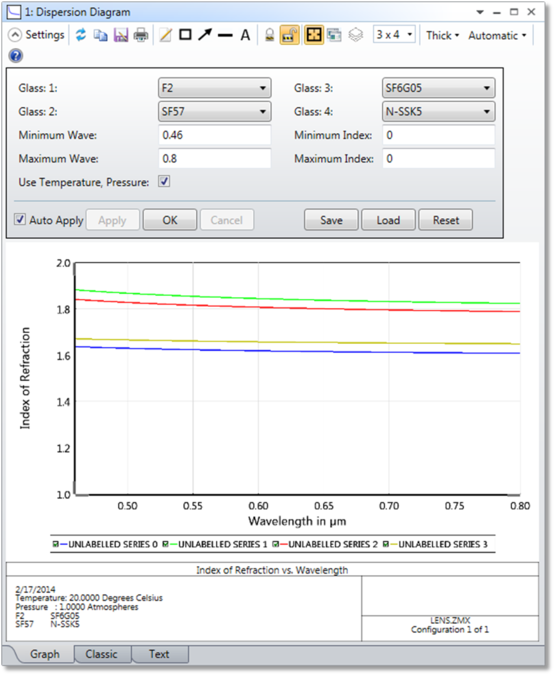

色散图(Dispersion Diagram)

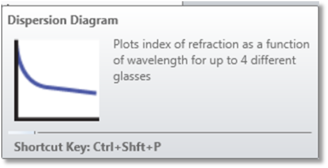

可一次性绘制四种玻璃材料的折射率色散曲线。
玻璃1-4(Glass 1-4) 所绘制色散图的玻璃材料名称。最多可选择4种不同的玻璃材料。
最小波长(Minimum Wave) 定义所绘制数据的最小波长。
最大波长(Maximim Wave) 定义所绘制数据的最大波长。
最小折射率(Minimum Index) 定义所绘制数据的最小折射率。输入零会自动缩放。
最大折射率(Maximum Index) 定义所绘制数据的最大折射率。输入零会自动缩放。
使用温度、压强(Use Temperature, Pressure) 如果勾选该选项，则OpticStudio将考虑温度和压强对折射率的影响。
详述(Discussion)
该功能对于比较不同材料的色散曲线非常有用。表格玻璃文件（请参考"使用表格玻璃(Using table glasses)"一节）位于"玻璃"下拉菜单中的底部。
如果最小和最大波长选项输入为零，那么图表X轴的左侧将绘制为所要绘制的玻璃定义的波长中最小的波长值（即使其他玻璃在此波长处没有数据），并且图表X轴右侧将绘制为所要绘制的玻璃定义的波长中最大的波长值（即使其他玻璃在此波长处没有数据）。
