锁定设计(Design Lockdown)

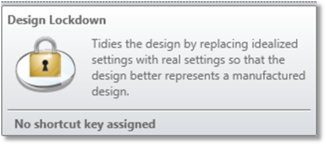

锁定设计工具可将系统所有的理想化输入转换为实际制造输入。

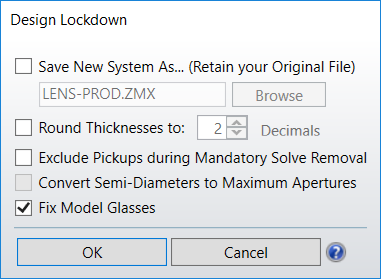

新文件另存为(Save New System As)：选中后，"锁定设计工具"将创建指定的.ZMX文件来存储成品系统。  未选中时，锁定设计工具将使用成品系统覆盖当前系统。

将厚度四舍五入到(Round Thicknesses to)：将所有表面的厚度四舍五入到指定的精度。

移除求解选项时，保留拾取求解(Exclude Pickups during Mandatory Solve Removal)选中后，锁定设计工具在转换到成品系统后保留拾取求解，但移除所有其它求解。未选中时，锁定设计工具将从成品系统中移除所有求解，包括拾取求解。此选项仅适用于具有单结构的文件。如需了解有关具有多配置的文件中如何求解的更多信息，请参阅下方的详述部分。下列特殊情况可应用于单个和多配置文件。

  • 净口径或半直径、延伸区或机械半直径的拾取始终设置为固定。
  • 材料偏移求解从不被移除。
  • 如果材料求解拾取一种材料模型，则移除拾取。根据"固定模型玻璃"选项，具有求解的表面随后被更改为具有相同模型参数的模型玻璃，或等效的实际玻璃。参见下方描述。
  • 对于多配置系统而言，此选项将变灰不可用。所有求解和变量将不会改变。

使用模型玻璃(Using Model Glasses)：若选中，系统中的所有模型玻璃都将被当前加载的材料库中最接近的玻璃替代。如果未勾选，系统中的所有模型玻璃都将保持不变。

将半直径转换为最大孔径(Convert Semi-Diameters to Maximum Apertures)若选中，锁定设计工具将在完成"详述"部分中描述的步骤后，移除所有自动半直径求解，并在所有结构中使用其最大值进行替换。如果未勾选，所有自动半直径求解将分别在每种配置中设置为固定，以保持值不变。注意，该选项将影响放置在净口径、半直径和机械半直径上的所有自动求解。该选项仅可用于具有多种配置的文件。

详述

通常需要多个步骤将一个序列模式下设计的系统转换为成品系统。   特别是系统中的所有理想化输入都要转化为实际的制造输入。  锁定设计工具将通过以下方式自动执行此转换：

  • 如果光线瞄准处于关闭状态，则转换为近轴光线瞄准。
  • 将任意净口径或半直径等于零的曲面转换成Zemax自动计算的净口径值或半直径值（坐标断点面和被忽略的表面除外）。
  • 除非孔径类型是"物空间NA"或者"物方锥角"，否则将系统孔径更改为光阑尺寸浮动。  请查阅下面的孔径调节详细信息。对于具有多种配置的系统，将跳过此步骤。
  • 从使用基于像的视场点定义（如果正在使用）转换到基于物体的定义。  主波长用于此转换。
  • 对于有限远共轭系统，使用物体高度定义视场。
  • 对于无限远共轭系统，除非系统已经使用经纬角，否则使用角度定义视场。
  • 具有多配置的系统将不会转换为基于物体的视场定义；任何分析特性或转换为非序列模式应手动进行验证，以确定序列模式系统是否使用基于图像的视场定义。
  • 如有需要，移除所有求解。查看"移除求解选项时，保留拾取求解"的详述。对于多配置文件，详情还可以参阅"将半直径转换为最大孔径"。多配置文件中有几个特例：
  • 如果由求解控制的单元值没有在所有结构上改变，求解会直接被移除。
  • 如果由求解控制的单元值在所有结构上改变了，对应的多结构操作数将被添加到多重结构编辑器中，以确保运行工具后在所有结构上保持该单元的值。
  • 任何应用到求解参数的多重结构操作数都将从多重结构编辑器中移除。
  • 用固定孔径替代渐晕因子。
  • 移除所有变量。
  • 如有需要，对厚度值进行四舍五入。

对于具有新配置的系统，有少量操作数目前不受支持。操作数的完整列表可在此处找到：APER、SATP、XFIE、YFIE

孔径调整详细信息

如果设置的光阑尺寸大于OpticStudio自动计算的光阑尺寸，当孔径类型转换为光阑尺寸浮动时，锁定设计工具将遵循原始的孔径类型。例如，可以将孔径类型设置为入瞳直径，并在光阑上使用固定求解去表示比光学半直径大的机械半直径。对于这样的情况，新的光学半直径被设定为一个值，它能使新系统中保留原始系统的所有属性，此时孔径类型也将切换为光阑尺寸浮动。  例如，如果原始系统的孔径类型为入瞳直径(EPD)，我们设置的光阑半直径应使新系统中的入瞳直径等于原始系统的入瞳直径。如果光阑面支持机械半直径，OpticStudio则会调整延伸区，以使得机械半直径被设置为原始光学半直径。

固定模型玻璃的注意事项(Notes on fixing Model glasses)

当用加载材料库中最接近的玻璃替换模型玻璃时，可能会出现折射率或色散数据发生显著变化，其足以影响整个系统性能的情况。为避免这种情况，用户可采用两种方法：

  1. 确保所使用的模型玻璃与所选材料库中的玻璃即便不能完全相同，也要接近。最好是在制造过程中使用的玻璃。

  2. 基于模型玻璃数据建立一个独特的玻璃材料库。注：建议不要在后期设计工作中使用该方法。执行制造构建时，用户应始终使用面向其打算制造的材料的专用数据，而不是理想化的模型。

对于选项2，有几种方法可以创建用户定义的材料库。一个实用方法是使用INDX优化操作数来收集模型玻璃至少三个波长的折射率。然后将该数据拟合到Conrady色散公式中，并在用户定义的材料库中生成用户定义的材料。用这种新材料来替换模型玻璃。有关创建独特材料的更多指导，请参阅知识库文章"如何在OpticStudio中添加新材料和新玻璃"。
