定义膜层(Defining Coatings)

对于电介质材料，折射率是一个纯实数，因此折射率的虚部为零。对于金属材料，折射率为复数。

对于相位传播因子附带的折射率虚部，在一般的应用中有两种符号规约。

对于向正z方向传播的光波，可以使用以下规约：

E(z,t) = A cos(wt - kz) and n = n - iK
E(z,t) = A cos(-wt + kz) and n = n + iK

其中n为普通折射率，k为消光系数。

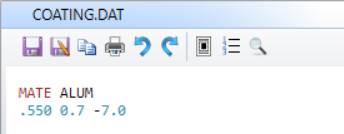

OpticStudio使用第一种规约。例如，在OpticStudio规约中，铝的折射率可用如下公式表示：

K在膜层中写为负值。

请注意，使用此规约时，典型吸收材料的消光系数为负数。折射率符号规约的选择与相位传播因子使用的符号规约有关，请参阅传播相位因子pc、ps(Propagation Phase Factors, pc, ps)。

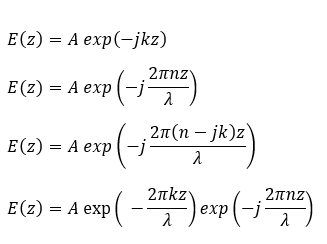

对于时间谐波信号，就变成：

当z增加时，电场的增幅就会下降。

OpticStudio 使用一个文本文件来定义所有的膜层数据。这个文件可以是任何有效的文件名。OpticStudio提供了一个名为COATING.DAT的示例文件，所有镜头的默认膜层文件名称都是COATING.DAT。可定义多个膜层文件，指定镜头的膜层文件名称可以在系统选项(System Explorer)中的文件(Files)部分定义。建议在修改原始膜层文件COATING.DAT以后，将其保存在一个不同名称的文件中，这样后续向OpticStudio的更新就不会覆盖COATING.DAT文件中的修改。

在膜层文件中，关键字MATE（表示材料）、TAPR（表示渐厚轮廓）、COAT（表示膜层）、TABLE（表示由列表定义膜层）以及IDEAL或IDEAL2（表示理想膜层）用于定义不同类型的膜层数据。首先定义所有的材料和渐厚轮廓，然后再定义其他膜层信息。材料、渐厚轮廓和膜层可以是任何用户自定义的名称，最大长度为32个字符。如果名称长度超出了32个字符，OpticStudio将不会发出错误信息提示，而是直接将其截断，只保留前32个字符。如果多种材料/渐厚轮廓/膜层都用相同的名称，则行为没有定义，且只使用第一次的定义。
