元件刚体运动（Component RBMs）

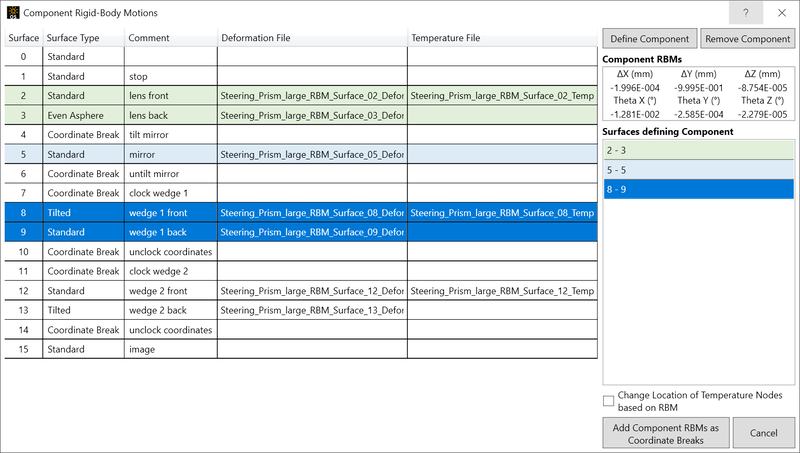

表面总结表（Surface Summary Table） 列出了光学设计文件中的所有表面和已分配的FEA/CFD数据集。点击表面以定义元件。在选择时，按住Shift键可选择多个连续的项。

定义元件（Define Component） 在选择了元件的表面后，点击此按钮，STAR可计算平均刚体运动。元件将被列在"表面定义元件"列表中。注意：在已定义元件中使用的表面不能用于定义其他元件。

删除元件（Remove Component） 从表面定义元件列表中删除元件，并释放这些表面来定义其他元件。注意：此选项不适用于已将RBM信息转换为坐标断点的元件；这样做将导致出现错误消息。

元件刚体运动（Component RBM） 显示了为当前已定义元件计算出的共同刚体运动。

表面定义元件（Surface Defining Component） 列出了系统中已定义的元件。可用于选择和改变特定元件。

根据RBM更改温度节点位置（Change Location of Temperature Nodes based on RBM）复选框，可控制体积数据节点的调整。如果已加载的体积数据文件的节点位置已经处于变形位置，则应该保持未选中状态。如果为volumetricdata提供了一个未变形的网格，这应该被激活，以改进校准。基于元件刚体运动，体积数据文件将被转换为变形的全局坐标。

添加元件RBM为坐标断点（Add Component RBMs as Coordinate Breaks） 点击后，STAR将从表面中删除元件RBM，并将其添加为表面周围的坐标断点。对于每个已定义的元件，总共有5个表面将被添加到镜头数据编辑器（LDE）中，表面的注释将表明其功能。这些表面是：

表面类型 注释
坐标断点 STAR RBM偏心
坐标断点 STAR RBM倾斜
坐标断点 撤销STAR RBM倾斜
坐标断点 撤销STAR RBM偏心
标准"虚拟"表面 原Th到下一个表面


图1.使用元件RBM工具前的元件表面示例。

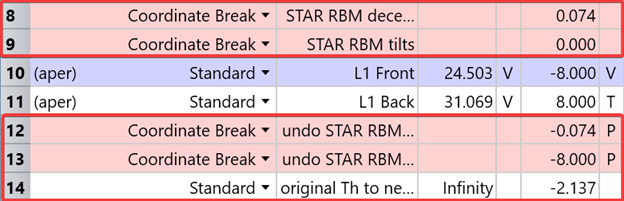

图2.使用元件RBM工具后的元件表面示例。请注意，在坐标断点被添加到镜头数据编辑器后，表面编号会自动更新。

如何将元件RBM添加为坐标断点

  1. 在STAR选项卡中，点击元件RBM（Component RBMs）。工具将出现。

  2. 在"元件刚体运动"工具窗口中，选择包含系统中元件的表面。

  3. 点击定义元件（Define Component）。STAR将计算所选表面的平均RBM，并将其显示在元件RBM表格中。一个条目将出现在表面定义元件（Surface Defining Component）列表中。

  4. 对于您希望更改为坐标断点的系统中的其余元件，重复步骤2和步骤3。

  5. 点击添加元件RBM为坐标断点（Add Component RBMs as Coordinate Breaks）按钮。STAR将为您已经定义的元件添加坐标断点和虚拟表面。

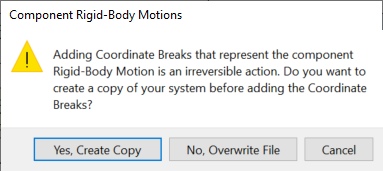

    注意：这是一个单向功能，无法撤销。强烈建议您在看到工具提示时保存新文件。
