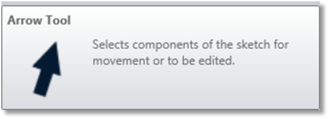

箭头工具(Arrow Tool)
箭头工具可以使用户能够选择和控制已经绘制的点。 用户所选的点显示为黄色。 一般来说，使用鼠标左键可以拖动选择的点，并可以与各种ZPD草图快捷键（例如"g"（对齐到网格线）或"v"（对齐到整数））结合使用。 所选的点也可以使用删除键(delete)进行删除。 删除一个点将在该点前后的两个点之间创建一个贝塞尔曲线。
贝塞尔曲线的端点可以用来调整曲线的"切线"方向。 贝塞尔线段是由曲线的开始端和末尾端点的切点决定的。 切向量固定在曲线的末尾端点上，并2D空间中表示出来。 这些向量的大小和方向决定了曲线的形状。 切向量在编辑器窗口中显示为虚线。
通常一个点控制前一段的末端切点，而另一个点控制下一段的起始切点。 改变向量的大小或方向将以不同的方式改变曲线段的形状。
如果想要调整切向量的大小和方向，您必须选择贝塞尔曲线段的起点或终点作为控制点。 这时，您将看到一条或两条虚线，其中每条分别表示下一段曲线的起始向量或上一段曲线的末端向量。 右键单击选中并拖动虚线末端上的任一点，这将使该点跟随鼠标调整至光标位置，这样我们可以实时改变曲线的形状。
箭头工具也可用于选中突出显示的弧线段。 选择一段弧线段后，弧线操作面板将显示并替换当前的点操作面板。 这些操作面板的信息将在之后文档中的"OpticStudio中显示和参数化的草图(Exposing and Parameterizing Sketches within OpticStudio)"部分详细讨论。
如需取消选中一个点，请使用箭头工具并单击空白区域即可。
