故障注入キャンペーン

（ランダムな）実行時故障の測定と検出が、FMEDA分析（ISO 26262のSPF/LF評価指標、IEC 61508のSFF等）の中心になります。バージョン19.2には、チップ設計の自己診断率検証の故障注入を使うための新しい機能が含まれています。IPD-XMLフォーマットのバージョン1.2では、故障注入実行を行うための故障モードおよび安全機構のエクスポートがサポートされるようになりました。実行結果は、後でmediniへインポートして戻し、測定された自己診断率値を元に分析内容を更新するために使用できます。

故障注入実行へ渡すIPD-XMLのエクスポートを行うための新しいエクスポートオプションがDC/FMEDAワークシートに追加されています。

故障注入実行が完了した後には、測定された自己診断率の値をFMEDA/DCワークシートへインポートして戻す事が出来ます。そのための新しいインポートオプションがワークシートに追加されており、更新された自己診断率データを含むIPD-XMLファイルをインポートできます。

観測点と診断点

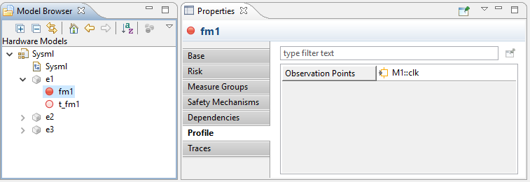

故障モードに注釈をつけて観測点を設定できるようになりました。基本的に、潜在的な故障モードが観測される、IP設計内のポートといったシステム要素への参照になります。安全機構も、診断点としてシステム要素を参照することができます。これも基本的に故障モードの検出や訂正が観察される、IP設計内のポートや他のインスタンスへの参照になります。

差分集計

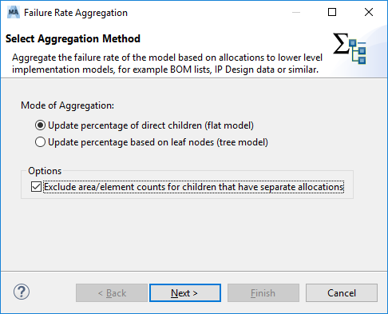

故障率集計ウィザードに、重複した割り当てを面積/シーケンシャル要素集計から除くための新しいオプションが追加されました。この新しいオプションは、IPのサブ階層にある幾つかの要素を除いて、別の部分で集計したい場合等をサポートするものです。

また、集計ウィザードは、「シーケンシャル要素」と同じ方法で「セル数」および「ゲート数」も集計します。集計された数は結果のページに表示されます。

IPD-XMLインポート

IPD-XMLインポートで、故障注入情報交換をサポートしている正式なリビジョン1.2（スキーマバージョン1.1）がサポートされました。
