将网格传输到 Fluid 求解器
您可以将网格传输到下游 Fluent、CFX 和 Polyflow Classic 系统。
将网格传输到下游流体求解器时：
将会传输 SpaceClaim 中定义的主体和零件名称。如果有多个主体，请确保名称是唯一的。具有相同名称的主体可以在求解器中合并为单个主体。
默认情况下，当网格传输到下游求解器时，将为每个主体的边界创建 WALL 类型的边界区域。
命名选择可用于更改已传输边界区域的默认区域类型 (WALL)。使用适当的命名约定（不区分大小写），来获取适当的区域类型（例如，命名选择 inlet（入口） 将作为入口边界区域传输）。如需在 SpaceClaim 中创建命名选择的详细信息，请参阅 在 Ansys 中使用命名选择对象。
针对物理学而隐蔽的网格主体不会传输到下游系统。
您可以使用 Save As > Fluent（另存为 > Fluent），以 Fluent 格式 (*.msh) 将网格数据写入一个文件。可以在 SpaceClaim Options（SpaceClaim 选项）窗口中设置 Fluent 导出选项 。
可选择对整个设计导出一个 .msh 文件，或者对结构树中的每个组件（块对象）导出一个 .msh 文件。

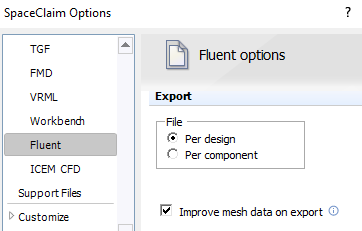

默认情况下，SpaceClaim Options（SpaceClaim 选项）窗口中的 Improve mesh data on export（导出时改进网格数据）选项（）将会启用。将网格导出到 Fluent 时，此选项将合并同一材料或组的Fluent区域。如有需要，您可以禁用此选项，以便在导出后保留单个区域。
在 Workbench 选项卡的 Ansys Transfer 组中，使用 Ansys Fluent 的 Mesh to Solver（网格至求解器）选项，将网格传输至 Ansys Fluent。务必在 Fluent Launcher 中选择适当的选项，在 Ansys Fluent 中启动 Solution（求解）模式。
