创建焊接符号

  1. 在SpaceClaim选项 Detailing（详细）>General（常规）的 Annotation options（标注选项）中，选择一个焊接符号标准。
  2. 单击 Welding Symbol（焊接符号）。
  3. 单击以放置箭头。
  4. 单击以放置参考线。
  5. 符号位置确认，并准备创建。
    1. 可使用 Welding Symbol（焊接符号）工具在焊接符号引出线上添加或移除一个 Jog Point（转向点）。右键单击符号引出线，以显示此选项。
    2. 放置符号后，可按 ESC 键删除引出线，并取消此工具。
  6. 光标移动到符号上时，可添加符号元素或输入值的地方会高亮显示。

    要建立符号，请单击箭头侧或"其他"侧框，以显示符号板（参阅以下图像和详细内容）。

    • AWS 符号

      AWS 符号板如下图所示。一些符号只适用于箭头侧。

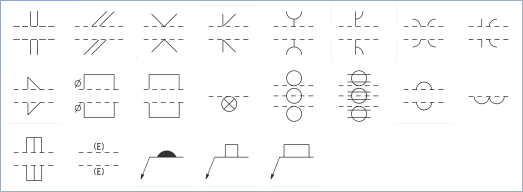

      箭头侧

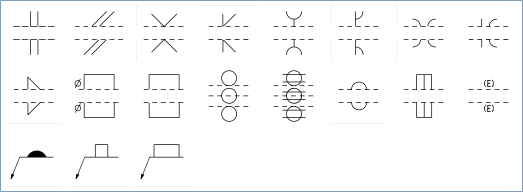

      其他侧

      符号如下表所述。

      AWS 符号 焊接类型 AWS 符号 焊接类型
      		方形槽 立柱
      槽围 点或投影
      V 形槽 缝
      斜边槽 背部或背衬
      U 形槽 表面堆焊
      J 形槽 边
      V 形喇叭槽 不指定连接几何，但指定焊接槽大小
      斜边喇叭槽 整体焊接
      倒圆角 方形耗材插块
      塞子 矩形背衬
      槽
    • ISO 符号

      ISO 符号板如下图所示。一些符号只适用于其他侧。

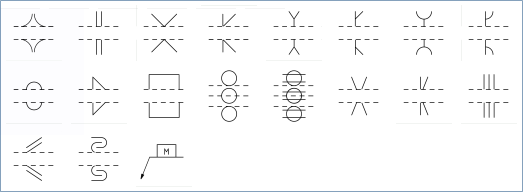

      箭头侧

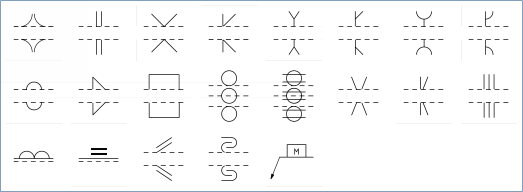

      其他侧

      符号如下表所述。

      1.3*ISO 符号 焊接类型 ISO 符号 焊接类型
      		凸边板对焊 点焊
      方形对焊 缝焊
      V 形对焊 陡边单 V 对焊
      斜边对焊 陡边单斜边对焊
      宽钝边 V 形对焊 边焊
      宽钝边斜边对焊 表面堆焊
      斜边对焊（平行边或斜边） 剖面连接
      J 形对焊 倾斜连接
      背面焊接：背部或背衬焊接 /美国/ 折叠连接
      角焊 背面垫板条焊
      塞焊：塞焊或槽焊 /美国/
  7. 单击参考线，以显示参考线微型工具栏（参阅以下图像和详细内容）。
    符号选项
    交错间断焊接
    全方位焊接
    现场焊接
    交换箭头和其他侧
    接合处有间隙
    即使未使用参考，也会显示拖尾
    添加焊接参考线
    添加焊接符号指引线
    1. 单击拖尾文本框，输入规范流程或其他参考。如无参考，拖尾将省略。可选择单击 Show tail even if reference is not used（即使不使用参考也显示拖尾），在不使用参考的情况下显示拖尾。
  8. 从面板中选择符号，然后从微型工具栏中选择选项时，将只显示适用于当前符号配置的可用符号和选项。将提供工具提示以说明可能的符号和输入。
  9. 符号放置后再将其选定，将显示符号微型工具栏，其中包含以下选项：

    • 打开符号板并更改符号

    • 为所选符号添加适当的辅助符号。例如，可为背衬符号添加一个可移除的背衬符号

    • 添加轮廓符号（从左到右）：No contour symbol（无轮廓符号）、Flush or flat（齐平或扁平）、Convex（凸起）、Concave（凹陷）

    • 如果添加了轮廓符号，可添加表面处理符号：No finishing（无表面处理）、Chipping（修琢）、Grinding（打磨）、Hammering（锤锻）、Machining（机加工）、Planishing（锤光）、Rolling（轧制）、Unspecified（未规定）
