部品表 (BOM)ツール

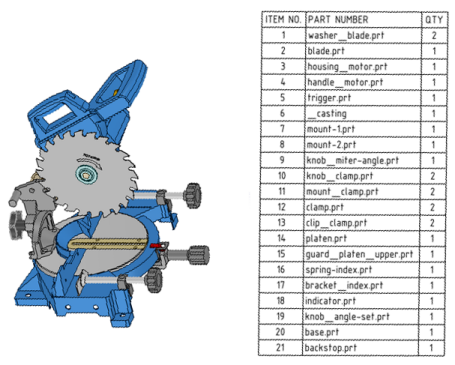

デザイン、図面シート、3D マークアップスライドには、部品表 (BOM) を挿入できます。BOM の値は、アセンブリの一部になっている内部および外部の両方のコンポーネントについて、自動的に取り込まれます。SpaceClaim はコンポーネントのみを項目化します。デザインの[ストラクチャーツリー]にソリッドのみがある場合、それらのコンポーネントは BOM に組み込まれません。デザインの BOM テーブルの数量列は、アセンブリに含まれるサブコンポーネントの数を示しています。アイテムの数ではありません。

現在使用中の SpaceClaim より新しいサービスパックで追加されたデータが図面の BOM テーブルにある場合、そのデータは新しい列として赤色で表示されます。この列は表示のみが可能で、変更はできません。

BOM テーブルにコンポーネントの X、Y、Z 寸法を追加できます。ソリッドおよびサーフェスの表示、非表示に関係なく、コンポーネントに含まれる全てのソリッドジオメトリおよびサーフェスジオメトリの実際の範囲が表示されます。この範囲にスケッチカーブ、ビットマップ、その他のエンティティは含まれません。これらの寸法は、BOM のパネルのアセンブリ内にあるパーツのカットリストを作成する際、パーツの数および寸法とともに使用します。後述の「BOM テーブルに列を追加するには」を参照してください。
